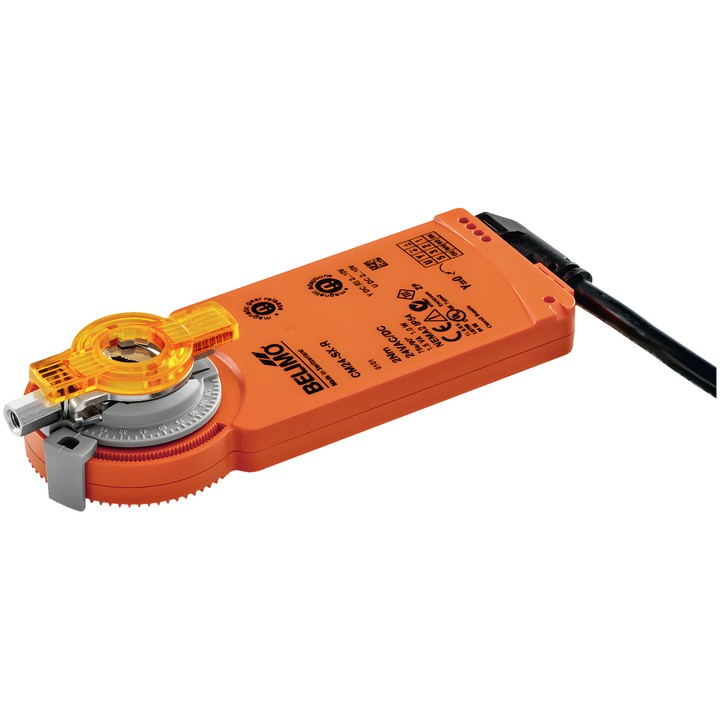

Belimo CM24-SX-R - servomoteur de registre à régulation progressive

Servomoteur de registre Belimo CM24-SX-R

Ce servomoteur à régulation progressive est conçu pour positionner les registres des installations techniques des bâtiments. Selon la fiche technique, il peut actionner des registres d’air d’une surface allant jusqu’à environ 0.4 m². Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U sert à indiquer électriquement la position du registre.

Principales caractéristiques et spécifications

• Couple moteur : 2 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; sens de rotation du moteur : à droite (cw).
• Angle de rotation : 0...287.5° ; réglage de l’angle à l’aide de butées mécaniques de fin de course.
• Réglage manuel à l’aide d’un aimant ; adaptation de la plage de consigne déclenchée par un aimant, automatique lors de la première mise sous tension.
• Raccordement mécanique : collier d’arbre universel pour arbres de 6...12.7 mm ; raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Consommation pendant le mouvement : 1 W ; en position de repos : 0.5 W ; puissance de dimensionnement des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur se monte directement sur l’arbre du registre et est protégé contre la rotation par le clip Z-ARCM fourni avec le produit. Après un réglage manuel, une adaptation déclenchée par un aimant est nécessaire.
