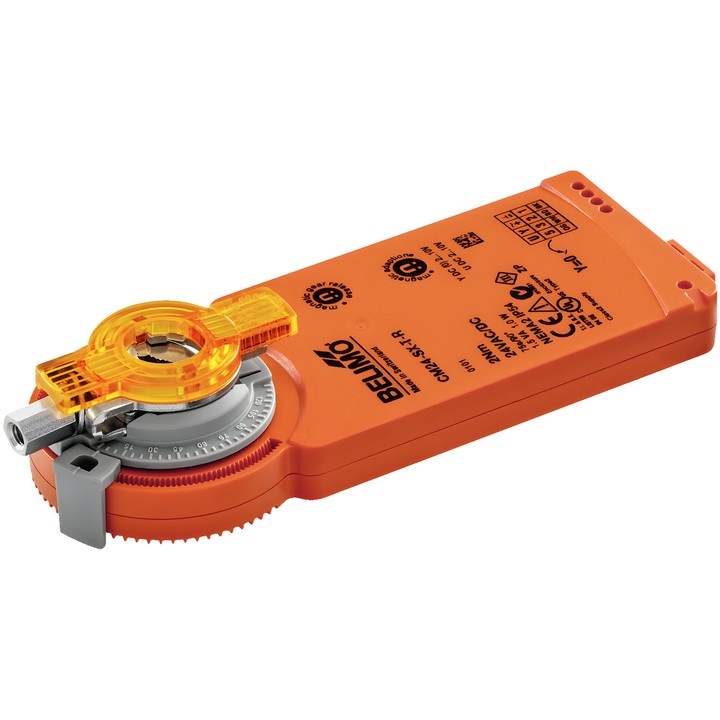

Belimo CM24-SX-T-R - servomoteur rotatif pour registres

Servomoteur pour registres Belimo CM24-SX-T-R

Servomoteur modulant pour le positionnement des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 0.4 m². Le signal de commande analogique Y détermine la position du servomoteur, tandis que le signal de retour U permet la lecture électrique de la position du registre.

Caractéristiques et paramètres principaux

• Couple : 2 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; sens de rotation du moteur : sens horaire (cw).
• Angle de rotation : 0...287.5° ; réglable à l’aide de butées mécaniques.
• Réglage manuel et déclenchement manuel de l’adaptation à l’aide d’un aimant ; adaptation automatique lors de la première mise sous tension.
• Pince universelle pour axe de 6...12.7 mm et indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : bornes ; fil de cuivre rigide de 1,5 mm² ou fil souple de 1,0 mm² (4 conducteurs).
• Consommation en fonctionnement : 1 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Après un réglage manuel, la fiche technique exige de déclencher l’adaptation à l’aide d’un aimant à l’endroit prévu à cet effet.
