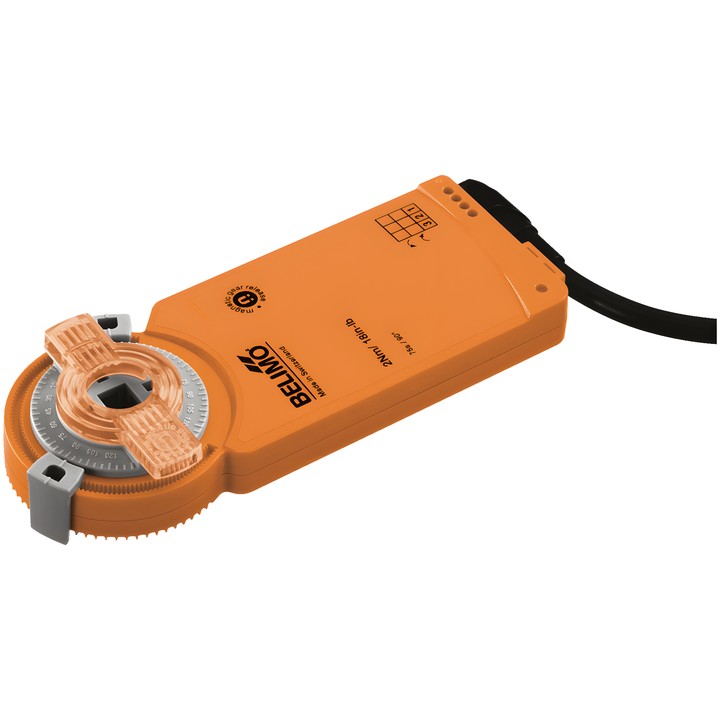

Belimo CM24G-SR-F-L - servomoteur modulant pour clapet

Servomoteur pour clapet Belimo CM24G-SR-F-L

Ce servomoteur modulant est destiné à la régulation des clapets dans les installations techniques des bâtiments. Selon la documentation du fabricant, il convient aux clapets d'air d'une surface allant jusqu'à env. 0.4 m².

Caractéristiques principales

• Couple : 2 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; angle de rotation : max. 95° avec butées mécaniques.
• Sens de rotation du moteur : antihoraire (ccw).
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 1.5 VA.
• Raccordement mécanique : raccordement par forme 8x8 mm ; raccordement d'alimentation et de commande : câble de 1 m, 4x 0.75 mm².
• Réglage manuel à l'aide d'un aimant ; indicateur mécanique de position.
• Indice de protection IEC/EN IP66 ; température ambiante : -30...50°C [-22...122°F].

Pour garantir l'indice de protection IP66, l'arrière du servomoteur doit être en contact étroit avec le boîtier du clapet. En cas de montage tourné de 180°, avec l'avant du servomoteur appuyé contre le boîtier du clapet, seul l'indice de protection IP54 est garanti.
