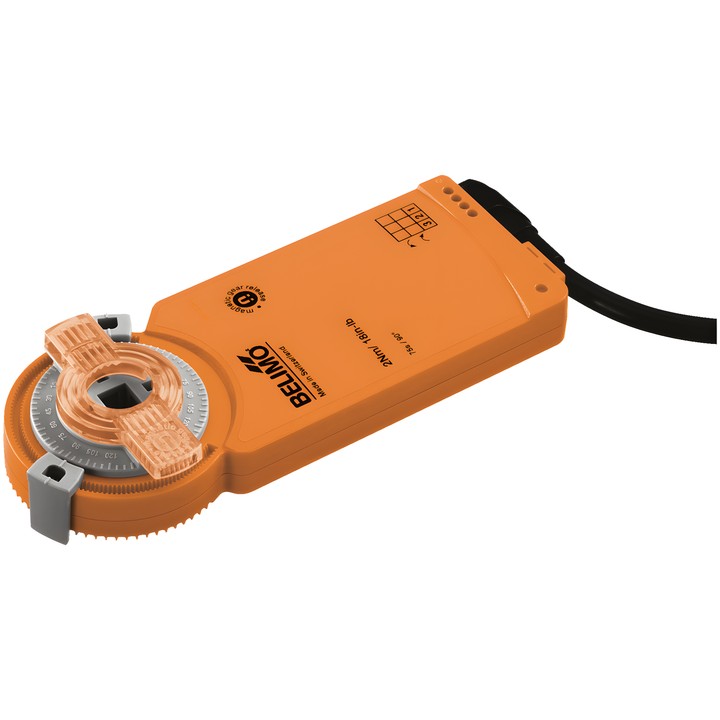

Belimo CM24G-SR-F-R – servomoteur de registre

Un servomoteur modulant conçu pour positionner des registres dans les installations techniques des bâtiments. Selon la documentation, il convient aux registres d’air d’une surface allant jusqu’à env. 0.4 m².

Caractéristiques principales

• Couple du moteur : 2 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de commande Y : 2...10 V ; signal de retour U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; angle de rotation : max. 95°, réglable à l’aide de butées mécaniques.
• Sens de déplacement du moteur : rotation à droite (cw) ; réglage manuel à l’aide d’un aimant.
• Raccordement mécanique : liaison par forme de 8x8 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Puissance absorbée en fonctionnement : 1 W ; au repos : 0.5 W ; puissance de dimensionnement pour le choix des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP66 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Condition de montage : pour garantir IP66, l’arrière du servomoteur doit être parfaitement plaqué contre le boîtier du registre. En cas de montage tourné de 180°, la documentation garantit uniquement IP54.
