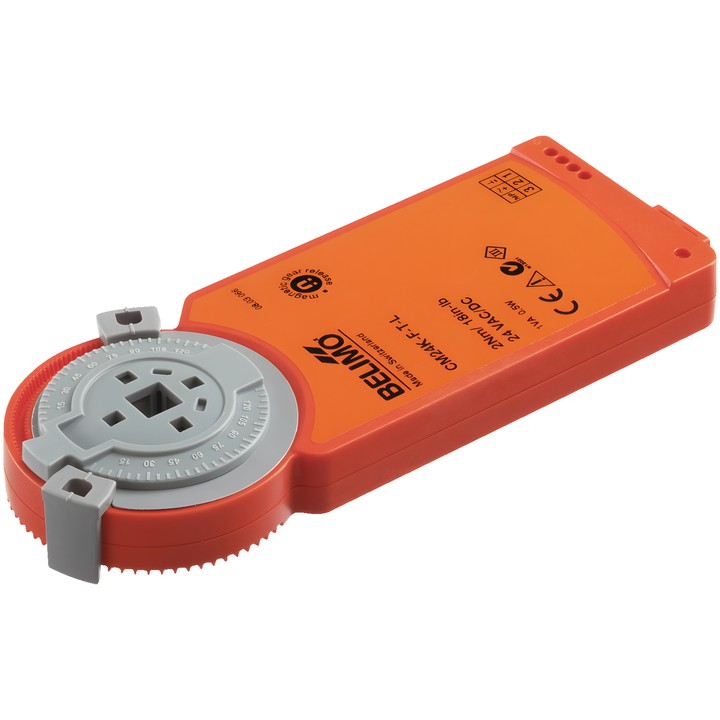

Belimo CM24K-F-T-L.2 - servomoteur de registre avec fonction de sécurité

Belimo CM24K-F-T-L.2 – servomoteur de registre

Servomoteur rotatif destiné au réglage des registres dans les installations techniques des bâtiments, conçu pour fonctionner avec le module SKM230-T-B12. La fonction de sécurité est assurée en association avec le module.

Caractéristiques principales

• Couple : 2 Nm ; taille du registre jusqu’à env. 0.4 m².
• Tension nominale : DC 24 V ; plage de tension nominale : DC 19.2...28.8 V.
• Commande : Fermé/Ouvert via le module SKM230-T-B12.
• Durée de course du moteur : 75 s / 90° ; sens de déplacement : rotation vers la gauche (ccw).
• Angle de rotation : 95°, avec butées mécaniques réglables des deux côtés.
• Raccordement mécanique : liaison par forme 8x8 mm ; réglage manuel à l’aide d’un aimant.
• Consommation en fonctionnement : 0.5 W ; en position de repos : 0.2 W ; puissance de dimensionnement des câbles : 1 VA.
• Raccordement électrique : bornes ; conducteur en cuivre rigide 1,5 mm² ou conducteur toronné 1,0 mm² (3 conducteurs).
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

L’ensemble comprend un clip antirotation Z-ARCM et un aimant Z-MA pour désaccoupler le train d’engrenages. Le produit est proposé en multipack de 20 pièces.
