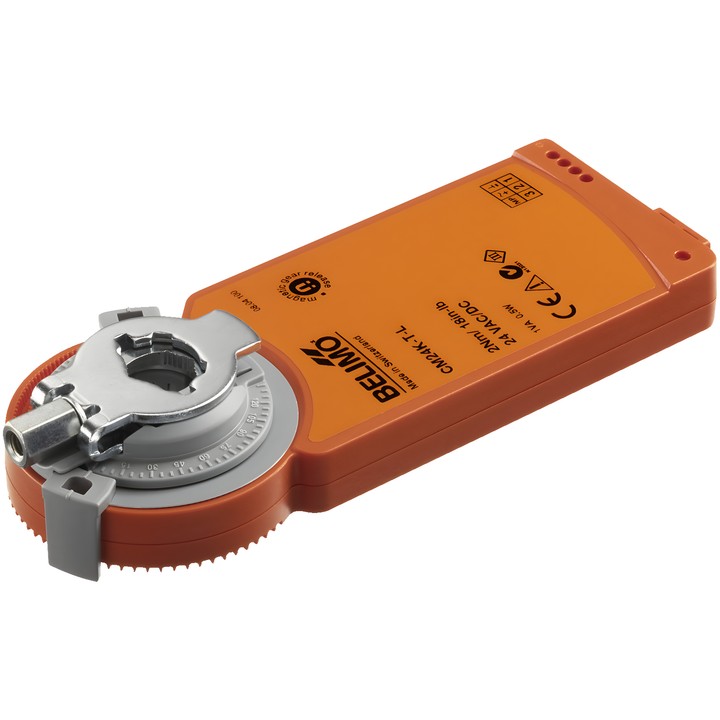

Servomoteur rotatif Belimo CM24K-T-L.2

Servomoteur destiné au positionnement de clapets dans les installations techniques des bâtiments, conçu pour fonctionner avec le module SKM230-T-B12. La commande Close/Open s’effectue via le module ; la documentation décrit le système comme équipé d’une fonction de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur : 2 Nm ; tension nominale : DC 24 V.
• Temps de course du moteur : 75 s / 90° ; angle de rotation : 95° avec des limiteurs mécaniques réglables des deux côtés.
• Sens de déplacement du moteur : rotation vers la gauche (ccw).
• Serrage universel d’axe de 6...12.7 mm ; réglage manuel à l’aide d’un aimant.
• Puissance absorbée pendant le mouvement : 0.5 W ; en position de repos : 0.2 W ; puissance de dimensionnement pour le choix des câbles : 1 VA.
• Raccordement de l’alimentation et de la commande : bornes, fil de cuivre rigide 1,5 mm² ou fil souple 1,0 mm² (3 conducteurs).
• Indice de protection IEC/EN IP20 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Conditionnement multiple : 20 pièces.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. L’utilisation de la fonction de sécurité est décrite en association avec le module.
