Belimo CQ24A-BAC - servomoteur rotatif pour vannes de zone

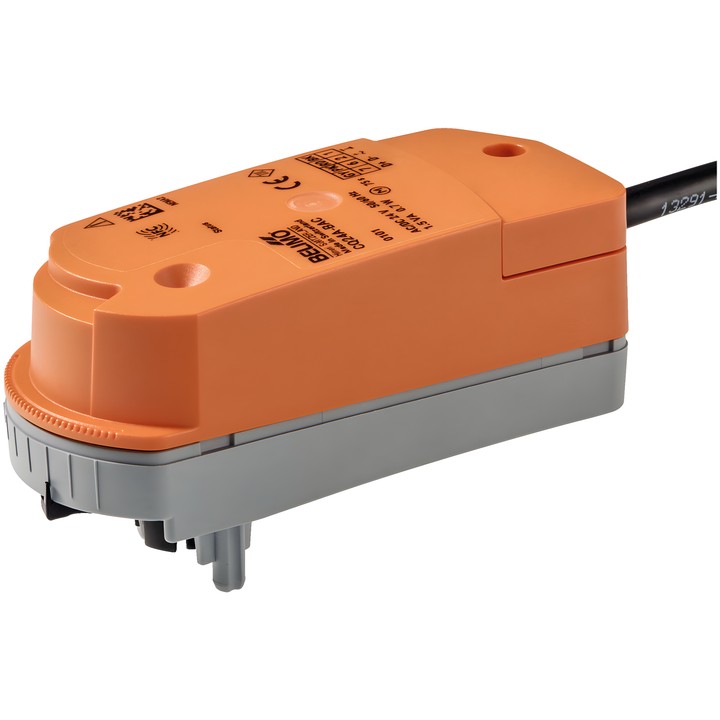

Servomoteur rotatif Belimo CQ24A-BAC

Le CQ24A-BAC est un servomoteur rotatif communicant pour vannes de zone. Il reçoit un signal de commande numérique et transmet l’état actuel via BACnet MS/TP ou Modbus RTU.

Caractéristiques et paramètres principaux

• Couple : 1 Nm ; temps de course : 75 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Puissance absorbée : 0.7 W en fonctionnement et 0.6 W au repos ; puissance de dimensionnement des câbles : 1.5 VA.
• Communication : BACnet MS/TP (réglage d’usine) ou Modbus RTU.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.34 mm².
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Montage par encliquetage sans outil ; réglage manuel après désaccouplement du servomoteur.
• La limitation de l’angle de rotation se règle à l’aide de Belimo Assistant App ou par communication bus afin de régler Kv (QCV) ou V'max (PIQCV). Le servomoteur est livré sans clip de limitation.
• Indicateur de position et protection contre les surcharges ; le servomoteur s’arrête automatiquement lorsqu’il atteint la butée.
