Belimo CQ24A-SR - Servomoteur rotatif pour vannes de zone

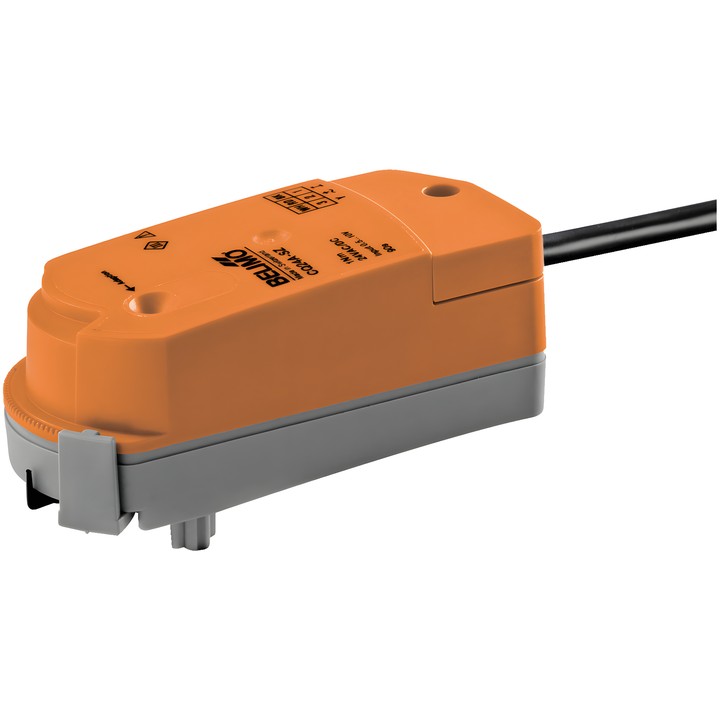

Belimo CQ24A-SR – servomoteur pour vannes de zone

Servomoteur rotatif électronique à commande modulante. La tension de mesure U sert à indiquer électriquement la position de la vanne de 0...100% et de signal de commande pour d’autres servomoteurs.

Caractéristiques et paramètres principaux

• Couple: 1 Nm; tension nominale: AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement du signal de commande Y: 2...10 V; signal de retour de position U: 2...10 V.
• Durée de course: 75 s / 90°; puissance absorbée en fonctionnement et au repos: 0.3 W; puissance de dimensionnement pour le choix des câbles: 0.6 VA.
• Raccordement de l’alimentation et de la commande: Câble 1 m, 4x 0.34 mm².
• Indice de protection IEC/EN: IP40; classe de protection IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montage à clipser sans outil; indicateur mécanique de position.
• L’angle de rotation se règle à l’aide d’un clip par incréments de 2.5° afin de définir le débit maximal de la vanne. Après chaque modification du réglage de débit à l’aide du clip de limitation sur les servomoteurs modulants, une adaptation doit être lancée.
• Le réglage manuel s’effectue après avoir désaccouplé le servomoteur et tourné la tige de la vanne avec celui-ci.
