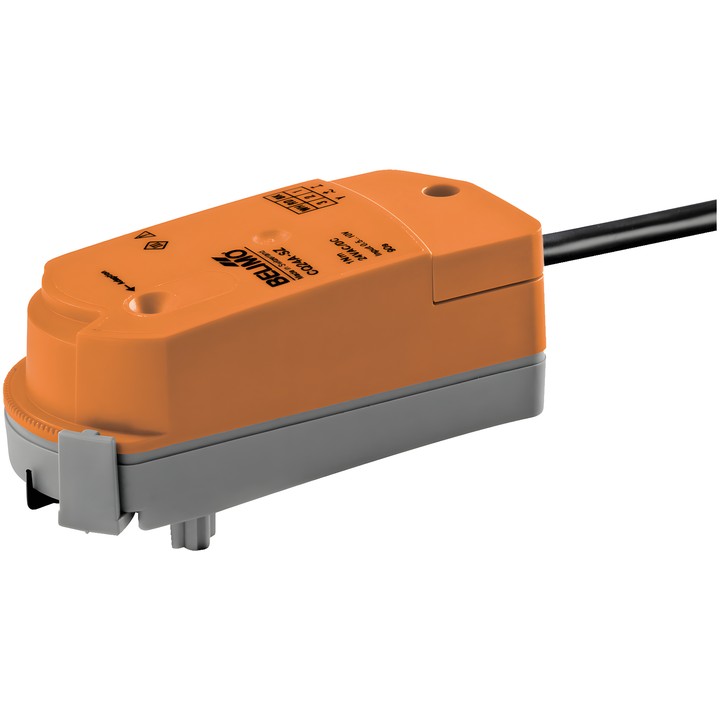

Belimo CQ24A-SZ - servomoteur rotatif pour vannes de zone

Belimo CQ24A-SZ – servomoteur pour vannes de zone

Servomoteur rotatif électronique à commande modulante. Le signal de commande Y détermine la position du servomoteur, tandis que le signal de retour U permet la lecture électrique de la position de la vanne.

Caractéristiques principales et données techniques

• Couple : 1 Nm ; temps de course : 75 s / 90°.
• Alimentation : AC/DC 24 V, 50/60 Hz ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Plage de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Consommation électrique en fonctionnement et au repos : 0.3 W ; puissance de dimensionnement : 0.6 VA.
• Raccordement de l’alimentation et de la commande : Cable 1 m, 4x 0.34 mm².
• Montage par encliquetage sans outil et indication mécanique de position.
• Réglage de l’angle de rotation à l’aide d’un clip par pas de 2.5° afin de régler le débit maximal de la vanne.
• Réglage manuel après désaccouplement du servomoteur ; le bouton lance l’adaptation de l’angle de rotation.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Après chaque modification du réglage de débit à l’aide du clip de limitation sur les servomoteurs modulants, l’adaptation doit être lancée.
