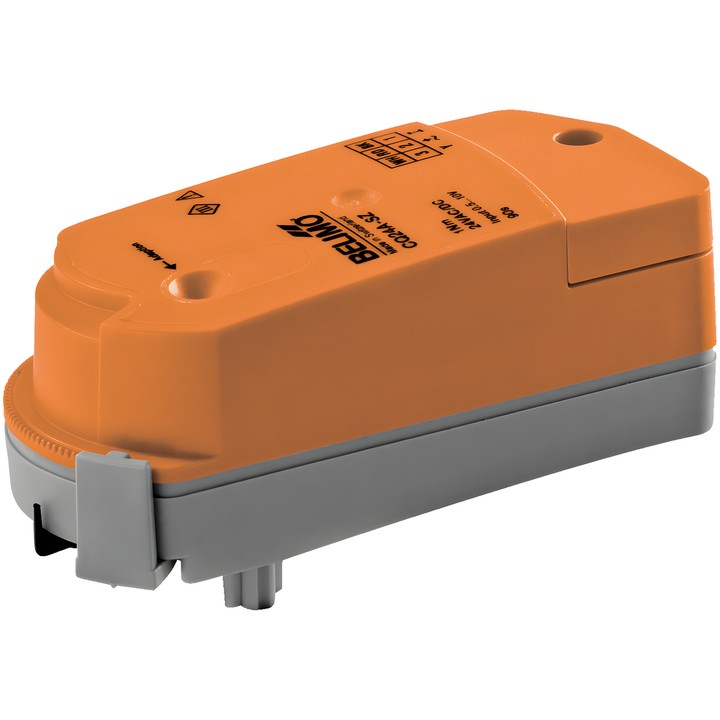

Belimo CQD24A-SZ-T - servomoteur rotatif pour vannes de zone

Belimo CQD24A-SZ-T – servomoteur pour vannes de zone

Servomoteur rotatif électronique commandé par un signal Y. La tension de mesure U sert à l’indication électrique de la position de la vanne 0...100% et peut être utilisée comme signal de commande pour d’autres servomoteurs.

Caractéristiques et paramètres principaux

• Couple : 1 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante – plage de fonctionnement Y : 0.5...10 V ; retour de position U : 0.5...10 V.
• Temps de course : 15 s / 90° ; indicateur mécanique de position.
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.3 W ; puissance de dimensionnement : 1.5 VA.
• Raccordement de l’alimentation et de la commande : bornes 1.5 mm² (câble ø6.3...6.8 mm, 4 conducteurs).
• Montage par encliquetage sans outil ; repositionnement manuel possible après désaccouplement du servomoteur.
• L’angle de rotation se règle par clip par pas de 2.5° afin de définir le débit maximal de la vanne. Après chaque modification du réglage de débit à l’aide du clip limiteur, l’adaptation du servomoteur modulant doit être déclenchée.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
