Belimo CRK24-B1 - régulateur de température ambiante

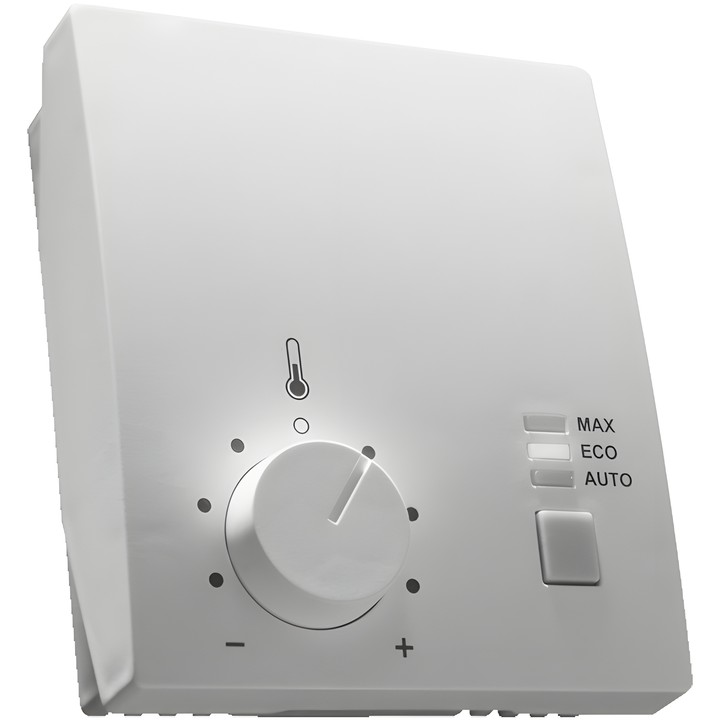

Régulateur de température ambiante Belimo CRK24-B1

Le régulateur est conçu pour piloter la température d’une pièce unique dans des systèmes de plafonds chauffants et rafraîchissants. Sa sortie ao1 sert à commander une vanne à 6 voies.

Caractéristiques principales

• Tension nominale d’alimentation AC 24 V 50/60 Hz ; plage de tension d’alimentation AC 19.2 … 28.8 V.
• Une sortie analogique ao1 pour une vanne à 6 voies : (0) 2 … 10 V, max. 5 mA ; sortie configurable en modulation ou On/Off.
• Caractéristique de régulation P ; bande P sélectionnable pour le chauffage / refroidissement : 2.0 K / 1.0 K ou 4.0 K / 2.0 K.
• Plage de réglage de la température 15 … 36°C (par défaut 21°C), correction par bouton ±3 K.
• Sélecteur de mode AUTO / ECO / MAXIMUM et indication d’état par LED.
• Fonctions Pre-comfort, Energy hold off (EHO), protection antigel à 10°C et compatibilité avec un limiteur de point de rosée en option.
• Possibilité de raccorder une sonde de température externe NTC 5 kΩ à ai1 et de décaler la consigne par un signal DC 0 ... 10 V sur l’entrée ai2.
• Connecteurs de diagnostic PP pour une utilisation avec PC-Tool et ZTH EU ; test fonctionnel interne et simulation de la séquence de régulation.
• Indice de protection IP30 (EN 60529) ; dimensions (H × L × P) 99 x 84 x 32 mm.
