Belimo D7100WL/BAC - vanne papillon 3 voies avec servomoteurs DN 100

Belimo D7100WL/BAC – ensemble de vannes papillon DN 100

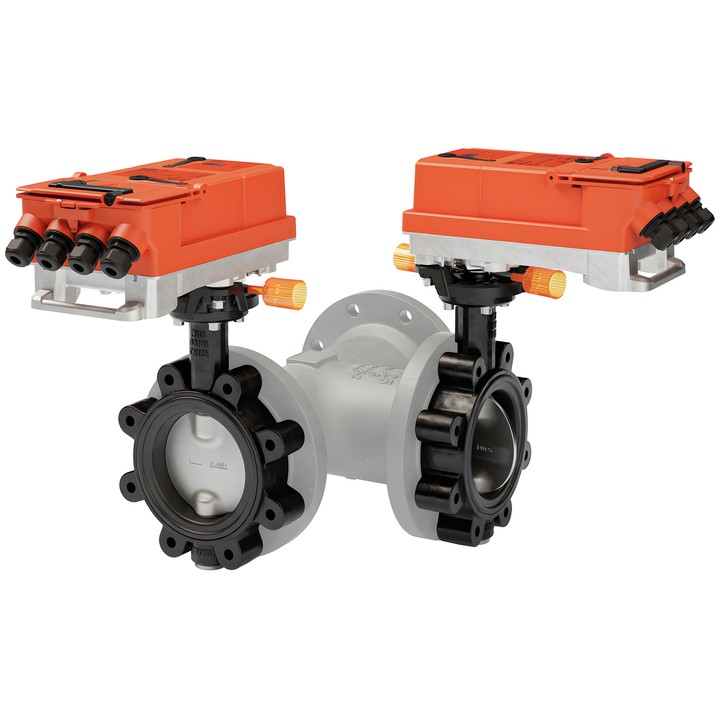

L’ensemble pour configuration 3 voies comprend deux vannes papillon et deux servomoteurs, livrés séparément et sans té. Il est destiné au mélange et à la répartition du débit, ainsi qu’à la commutation et à la régulation côté eau. Le té doit être commandé séparément.

Caractéristiques principales

• DN 100, PN 16 ; raccordement à brides.
• Kvs 160 m³/h pour la régulation ; Kvmax 530 m³/h pour la commutation.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol ; température du fluide -20...120°C [-4...248°F].
• Pression différentielle maximale ∆pmax 300 kPa ; pression de fermeture 1200 kPa.
• Couple du servomoteur 90 Nm ; temps de course 35 s / 90°.
• Alimentation AC 24...240 V / DC 24...125 V ; indice de protection IP66/67.
• Commande tout ou rien, modulante, communicante ou hybride ; communication BACnet MS/TP, Modbus RTU et MP-Bus.
• Caractéristique de débit : à pourcentage égal pour un angle d’ouverture de 0...60%, en forme de S à 0...100% ; une caractéristique linéaire peut être configurée.
• Étanchéité A (EN 12266-1).

Lorsque les deux servomoteurs sont commandés par le même signal, le signal de commande de l’un d’eux doit être inversé. Le té optionnel pour DN 100 porte la référence ZD7100.
