Belimo D7200WL/BAC – ensemble de vannes papillon 3 voies

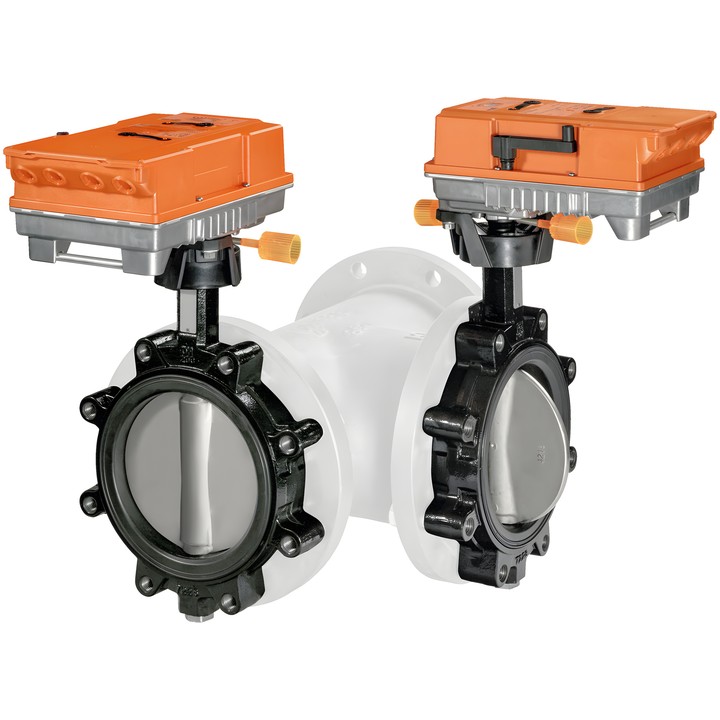

L’ensemble comprend deux vannes papillon et deux servomoteurs, livrés séparément pour le montage sur un té. Le té n’est pas inclus ; pour DN 200, l’accessoire ZD7200 est indiqué dans la documentation. Le produit est destiné au mélange, à la répartition du débit ainsi qu’à la commutation et à la régulation côté eau. La configuration des servomoteurs dépend de l’application ; pour un fonctionnement 3 voies, le signal de commande de l’un d’eux doit être inversé.
Principales caractéristiques techniques
- Configuration 3 voies, DN 200, raccordement à brides, corps avec trous taraudés, PN 16.
- Kvs 800 m³/h pour la régulation ; Kvmax 1800 m³/h pour la commutation.
- Fluide : eau ou eau avec max. 50% vol. de glycol ; température du fluide -20...120°C [-4...248°F].
- Pression différentielle maximale ∆pmax 300 kPa ; pression de fermeture 1200 kPa.
- Couple du servomoteur 160 Nm ; tension nominale AC 24...240 V / DC 24...125 V ; temps de course 35 s / 90°.
- Commande par communication : BACnet MS/TP, Modbus RTU, MP-Bus ; une commande conventionnelle est également disponible.
- Caractéristique de débit : 0...100% en S ou linéaire ; 0...60% à pourcentage égal. La configuration est possible avec Belimo Assistant 2.
- Étanchéité A (EN 12266-1) ; indice de protection IP66/67 ; commande manuelle par manivelle.
Position de montage autorisée des vannes : de la verticale à l’horizontale par rapport à l’axe. Le montage avec l’axe orienté vers le bas n’est pas autorisé.
