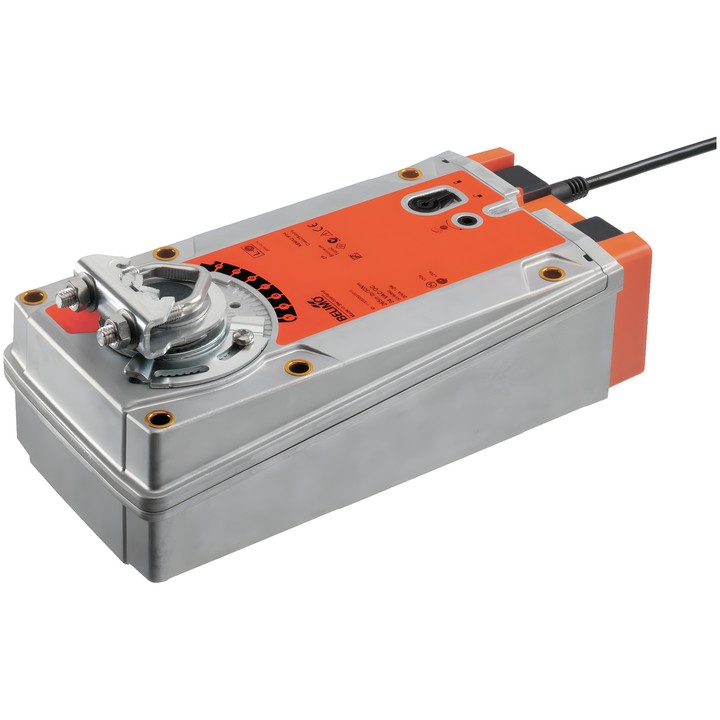

Belimo EF24A - servomoteur rotatif pour registres avec fonction de sécurité

Belimo EF24A – servomoteur pour registres

Le servomoteur rotatif avec fonction de sécurité est conçu pour la commande de registres dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il convient aux registres d’air d’une surface pouvant atteindre env. 6 m². En fonctionnement, le moteur déplace le registre et tend le ressort de rappel ; en cas de coupure de l’alimentation, le ressort le place en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 30 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Ouverture/Fermeture.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95°, réglable à l’aide de butées mécaniques.
• Raccordement mécanique : pince universelle 12...26.7 mm ; le sens de déplacement du moteur et de la fonction de sécurité est sélectionné par le montage G/D.
• Commande manuelle au moyen d’une manivelle et d’un commutateur de verrouillage ; indicateur mécanique de position.
• Consommation électrique : 9.5 W en mouvement, 4.5 W en position de repos ; 16 VA pour le dimensionnement des câbles.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm², sans halogène.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].
