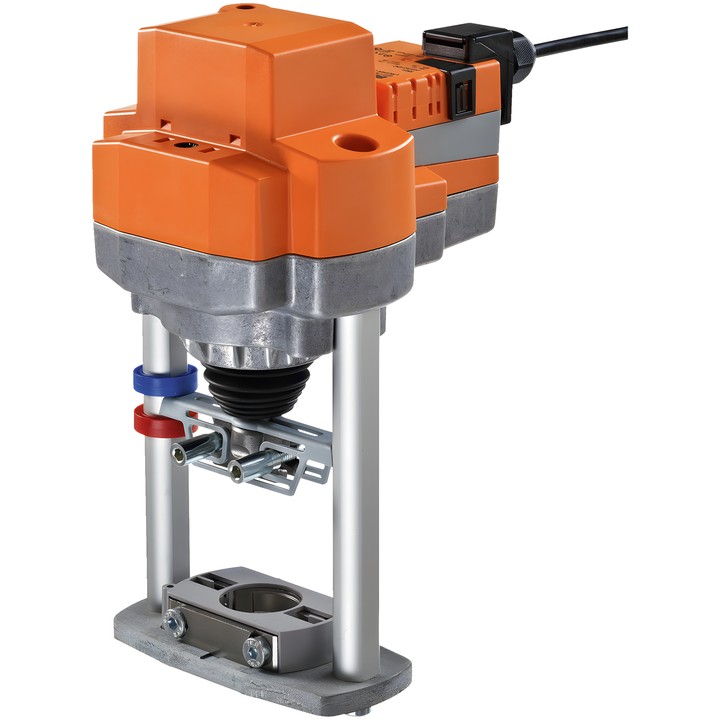

Belimo EV24A-TPC - servomoteur linéaire pour vannes à soupape

Belimo EV24A-TPC – servomoteur pour vannes à soupape

Servomoteur conçu pour les vannes à soupape 2 voies et 3 voies. Permet une commande Fermé/Ouvert ou 3 points.

Caractéristiques et paramètres principaux

• Force du servomoteur : 2500 N ; course : 40 mm ; temps de déplacement : 150 s / 40 mm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 4.5 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 3x 0.75 mm², borne de 4 mm².
• Réglage manuel par bouton-poussoir, avec possibilité de verrouillage.
• Indicateur mécanique de position pour une course de 5...40 mm.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. En cas d’utilisation d’un régulateur 3 points à impulsions, il faut veiller à arrêter les impulsions une fois la position de fin de course atteinte.
