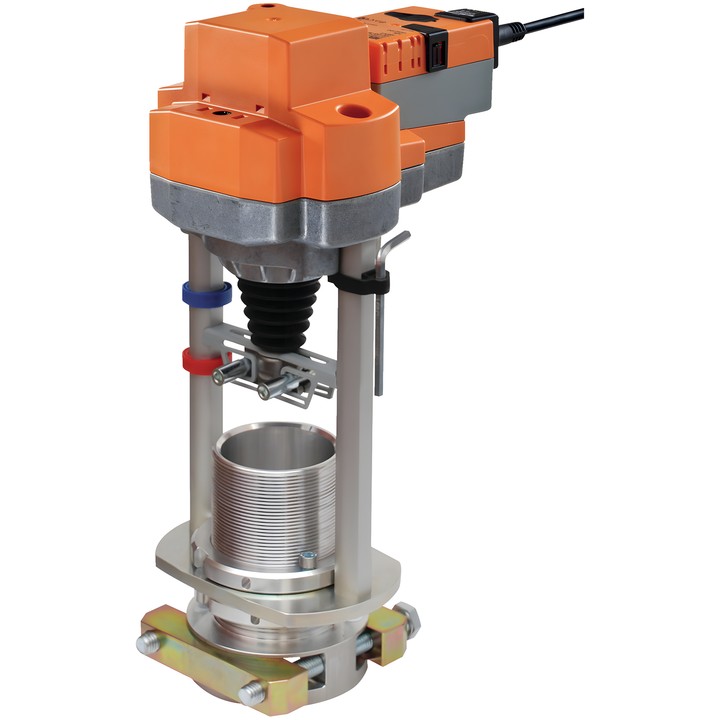

Belimo EVC24A-MF-RE - servomoteur RetroFIT+ pour vannes à siège

Belimo EVC24A-MF-RE – servomoteur pour vannes à siège

Servomoteur RetroFIT+ configurable pour vannes à siège 2 et 3 voies. La commande s’effectue par le signal analogique Y, tandis que la tension U sert à signaler la position du servomoteur.

Principales caractéristiques techniques

• Force du servomoteur : 2500 N ; course : 50 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; retour de position U : 2...10 V.
• Temps de course du moteur : 35 s / 40 mm (44 s / 50 mm) ; temps de course réglable : 44...113 s.
• Consommation électrique : 11 W en fonctionnement et 1.5 W en position de repos ; valeur de dimensionnement pour le choix des câbles : 18 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indication mécanique de la course.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Les paramètres peuvent être configurés à l’aide de Belimo Assistant 2 ou ZTH EU. Lors de la première mise sous tension, le servomoteur adapte la plage de fonctionnement et le signal de retour à la plage de déplacement mécanique.
