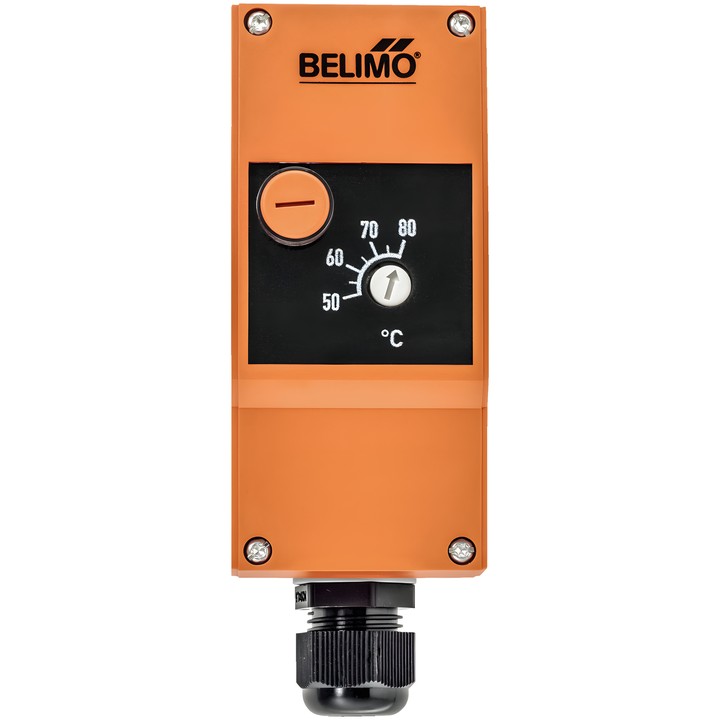

Belimo EXT-J-00734645 - limiteur de température de sécurité STB

Belimo EXT-J-00734645 – limiteur de température STB

Lorsque la température réglée est atteinte, le contact inverseur unipolaire (SPDT) change de position et se verrouille mécaniquement. Lorsque la température redescend sous la valeur réglée, le déverrouillage manuel est possible ; l’écart de réarmement est d’environ 10K.

Caractéristiques principales

• Plage de mesure et de réglage : 50...80°C.
• Signal de sortie : commutateur ; réarmement manuel.
• Capillaire : 1 m.
• Raccordement électrique : borne à ressort max. 2.5 mm² ; presse-étoupe M20x1.5 mm pour câble ø6...12 mm.
• Pouvoir de coupure : AC 230 V 16 (2.5) A en position 1-2 ; AC 230 V 2 (0.4) A en position 1-4 ; DC 230 V 0.25 A.
• Indice de protection IEC/EN : IP54 avec les éléments d’étanchéité montés.
• Collier de fixation pour tuyaux ø15...100 mm inclus.

En cas de fuite du capillaire, le circuit 1-4 reste fermé en permanence et le déverrouillage est impossible.
