Belimo 01APS-104 - pressostat différentiel

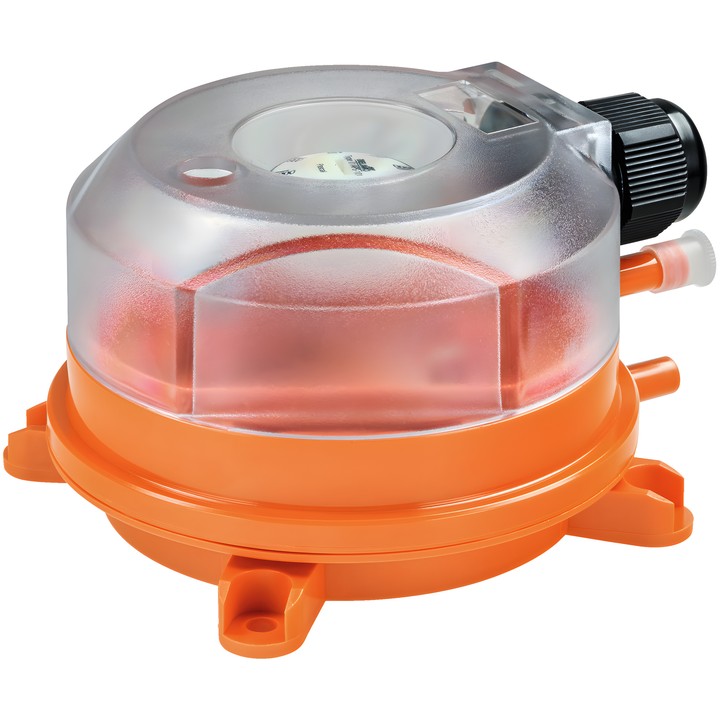

Pressostat différentiel Belimo 01APS-104

Le modèle 01APS-104 sert à surveiller la surpression, la dépression et la pression différentielle de l’air, ainsi que d’autres gaz non inflammables et non agressifs dans les installations fixes de chauffage, de ventilation et de climatisation. Il dispose d’un point de commutation réglable et d’un réarmement automatique.

Principales caractéristiques techniques

• Plage de mesure : 500...2500 Pa.
• Précision de répétabilité : ±1%, min. ±5 Pa ; différentiel de commutation : 150 Pa.
• Pression d’éclatement : 10 kPa.
• Signal de sortie : commutateur ; charge maximale de contact : 1,0 A / AC 250 V.
• Raccordement électrique : bornes pour conducteurs de 0.5...1.5 mm².
• Indice de protection : IP54 et NEMA 13.
• Température ambiante et du fluide : -20...85°C [-4...185°F].
• Inclus : tube PVC de 2 m, 2 raccords de conduit en plastique et vis.

Consignes de montage

Les caractéristiques du point de commutation sont indiquées pour un montage vertical ; il est recommandé d’installer l’appareil avec les raccords de pression orientés vers le bas. Le montage du pressostat à l’envers est interdit.
