Belimo GR24A-MOD-5 - servomoteur rotatif pour vannes

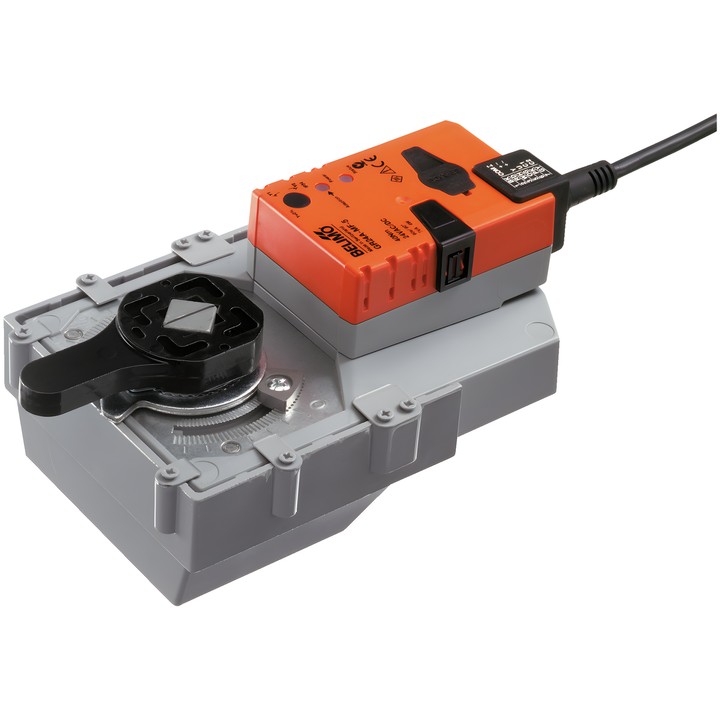

Servomoteur rotatif Belimo GR24A-MOD-5

Servomoteur communicant pour vannes rotatives et registres, équipé d’interfaces BACnet MS/TP, Modbus RTU et MP-Bus. Il peut fonctionner avec une commande analogique et en mode hybride. Il permet de raccorder un capteur et de transmettre son signal via le bus.

Caractéristiques et paramètres principaux

• Couple : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU (réglage d’usine), MP-Bus.
• Plage de fonctionnement Y : 2...10 V ; plage de fonctionnement Y réglable : 0.5...10 V ; signal de recopie de position U : 2...10 V.
• Temps de course : 90 s / 90° ; temps de course réglable : 75...270 s.
• Consommation en fonctionnement : 4 W ; au repos : 1.5 W ; puissance pour le dimensionnement des câbles : 7 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.75 mm² ; bride de raccordement F05.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques de l’angle de rotation et indicateur de position.
• Adaptation de la plage de réglage : manuelle, automatique à la première mise sous tension.
