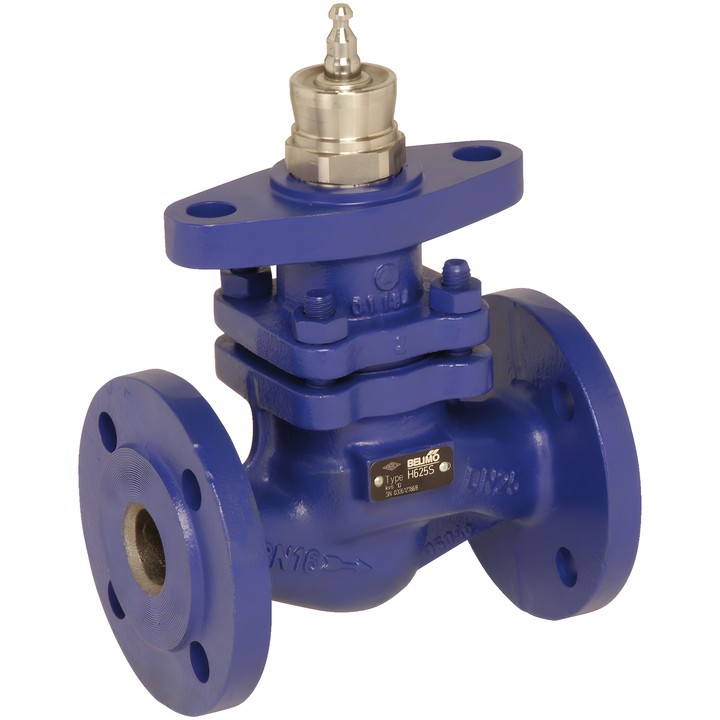

Belimo H680S - 2-járatú ülékes szelep DN 80

Belimo H680S – műszaki adatok

Karimás csatlakozású, 2-járatú ülékes szelep helyhez kötött berendezésekhez. A H680S modell műszaki adatlapja a következő jellemzőket adja meg:

• DN 80, PN 16, Kvs 100 m³/h.
• Löket: 30 mm; n(gl): 3; Sv min.: 100.
• Közeg: víz és gőz (Δp/P1 <0,4), legfeljebb 50 térfogat% glikolt tartalmazó víz.
• Közeghőmérséklet: 5...150°C [41...302°F]; 120°C esetén 1600 kPa-ig, 150°C esetén 1400 kPa-ig.
• Áramlási jelleggörbe: egyenlő százalékos; megengedett szivárgás: a Kvs-érték max. 0,05%-a.
• Csőcsatlakozás: karima az ISO 7005-2 szerint.
• Ház: EN-GJL-250 (GG 25); záróelem, orsó és szelepülék: rozsdamentes acél; orsótömítés: PTFE V-gyűrű.

Szerelési útmutató

Az orsóhoz viszonyítva függőleges és vízszintes helyzet közötti szerelés megengedett; lefelé néző orsóval történő szerelés nem megengedett. Tartsa be a házon nyíllal jelölt áramlási irányt. A maximális differenciálnyomás és zárónyomás a felszerelt működtetőtől függ.
