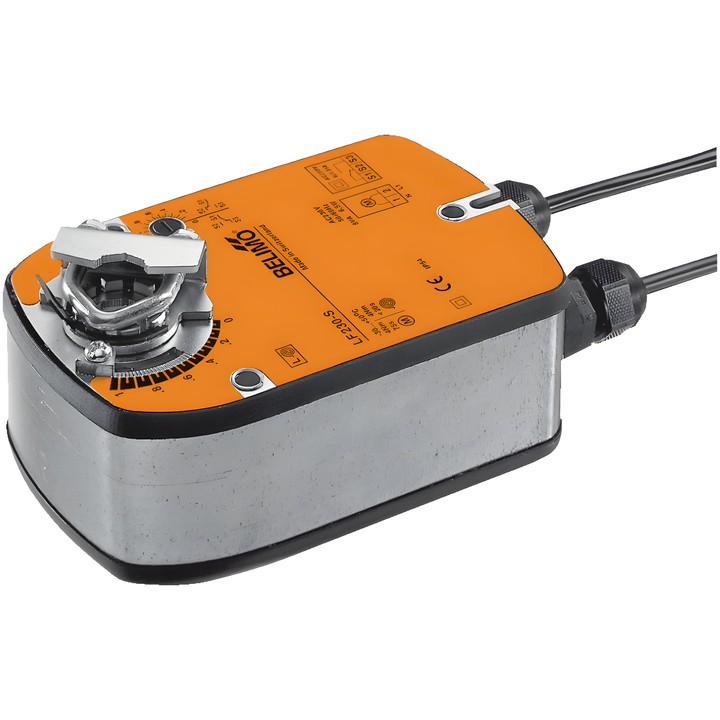

Belimo LF230-S - biztonsági funkciós forgató hajtómű légcsappantyúkhoz

Belimo LF230-S

Forgató hajtómű légcsappantyúk szabályozásához épületek műszaki rendszereiben. Működés közben a motor üzemi helyzetbe állítja a csappantyút, és megfeszíti a visszatérítő rugót. A tápellátás megszakadásakor a rugó biztonsági helyzetbe állítja a csappantyút. A termék legfeljebb kb. 0.8 m² felületű légcsappantyúkhoz készült.

Fő jellemzők és paraméterek

• A motor és a biztonsági funkció nyomatéka: 4 Nm.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Nyit/Zár.
• A motor működési ideje: 75 s / 90°; a biztonsági funkció működési ideje: <20 s @ -20...50°C, <60 s @ -30°C.
• Beépített segédkapcsoló: 1x SPDT, 0...100%.
• Teljesítményfelvétel mozgás közben: 3.5 W; nyugalmi állapotban: 2 W; a kábelek méretezéséhez: 6.5 VA.
• Forgásszög: max. 95°; beállítás beépített mechanikus ütközővel.
• Rögzítés a csappantyú tengelyére: univerzális bilincs 8...16 mm; mechanikus helyzetjelző.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 2x 0.75 mm²; segédkapcsoló-csatlakozás: 1 m kábel, 3x 0.75 mm².
• Védettségi fokozat: IP54; környezeti hőmérséklet: -30...50°C [-22...122°F].
