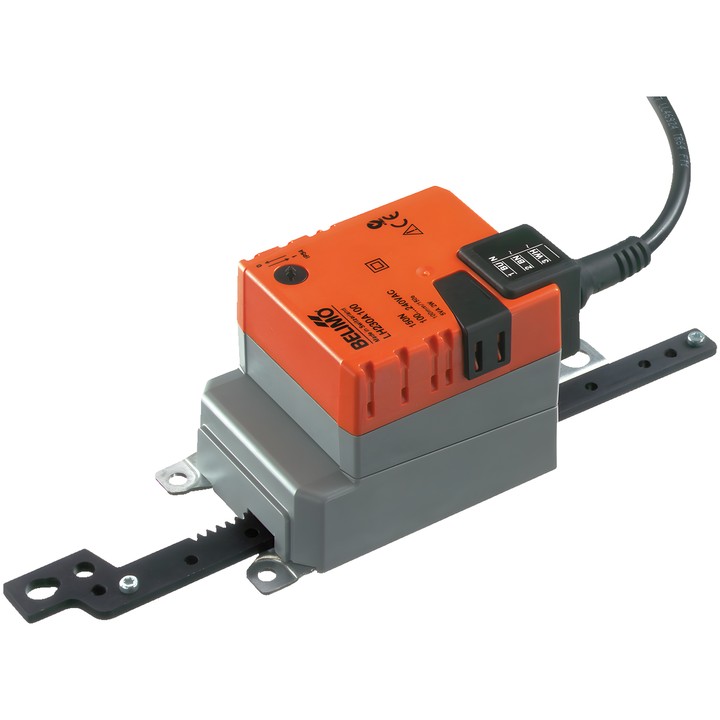

Belimo LH230A100 - 150 N lineáris hajtómű

Belimo LH230A100 lineáris hajtómű

Ez a modell állandó fűtési, szellőztetési és légkondicionáló rendszerek légcsappantyúinak és tolózárainak szabályozására szolgál. A műszaki adatlap szerint legfeljebb kb. 1 m² felületű légcsappantyúkhoz használható.

Fő jellemzők és paraméterek

• Motorerő: 150 N.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Zárás/Nyitás, 3-pontos.
• Löket: 100 mm; max. 100 mm, 20 mm-es lépésekben állítható. A löket mindkét oldalon mechanikus ütközőkkel korlátozható.
• A motor működési ideje: 150 s / 100 mm.
• A mozgás iránya a 0 (kitolt) / 1 (behúzott) kapcsolóval választható.
• Kézi átállítás nyomógombbal, reteszelési lehetőséggel.
• Teljesítményfelvétel: mozgás közben 2 W, nyugalmi helyzetben 1 W; a vezetékek méretezéséhez szükséges teljesítmény: 5 VA.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 3x 0.75 mm².
• IEC/EN IP54 védettségi fokozat; IEC/EN II. érintésvédelmi osztály, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A hajtómű túlterhelés ellen védett, és a véghelyzet elérésekor automatikusan leáll. Keresztirányú erők fellépése esetén a szereléshez a gyártó utasításainak megfelelő forgó támasz és kapcsolóelem szükséges.
