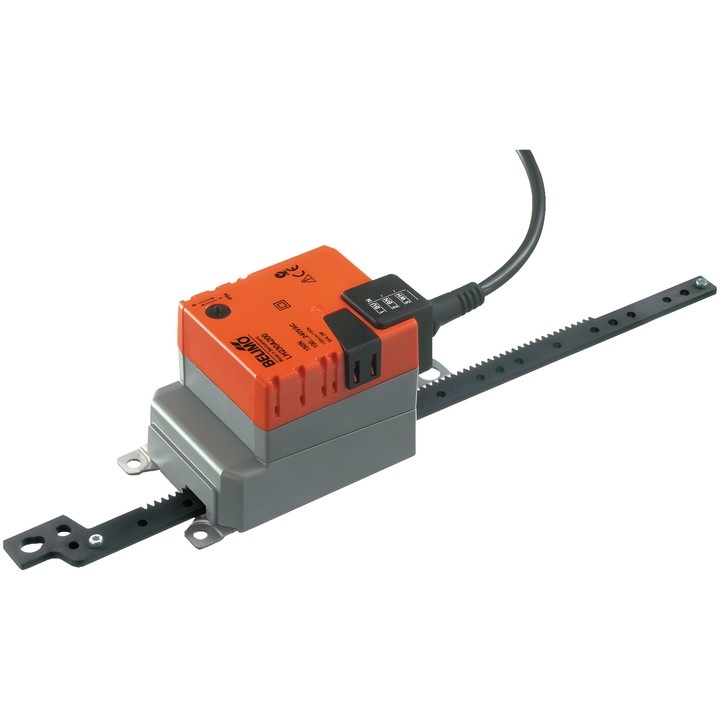

Belimo LH230A200 - lineáris működtető

Belimo LH230A200 – lineáris működtető

Épülettechnikai rendszerek csappantyúinak és tolózárainak szabályozására szolgáló működtető. A műszaki adatlap szerint legfeljebb kb. 1 m² felületű légcsappantyúkhoz készült.

Fő jellemzők és műszaki adatok

• Működtető erő: 150 N.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Zár/Nyit, 3-pont.
• Löket: max. 200 mm, 20 mm-es lépésekben állítható; a löket mindkét oldalon mechanikus ütközőkkel korlátozható.
• A motor működési ideje: 150 s / 100 mm.
• Teljesítményfelvétel működés közben: 2 W; nyugalmi helyzetben: 1 W; a kábelek méretezéséhez: 5 VA.
• A mozgásirány a 0 (kitolt) / 1 (behúzott) kapcsolóval választható ki.
• Kézi állítás nyomógombbal, reteszelési lehetőséggel.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 3x 0.75 mm².
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A működtető túlterhelés ellen védett, és az ütköző elérésekor automatikusan leáll. A szerelést a gyártó előírásai szerint kell elvégezni, figyelembe véve az esetleges keresztirányú erőket.
