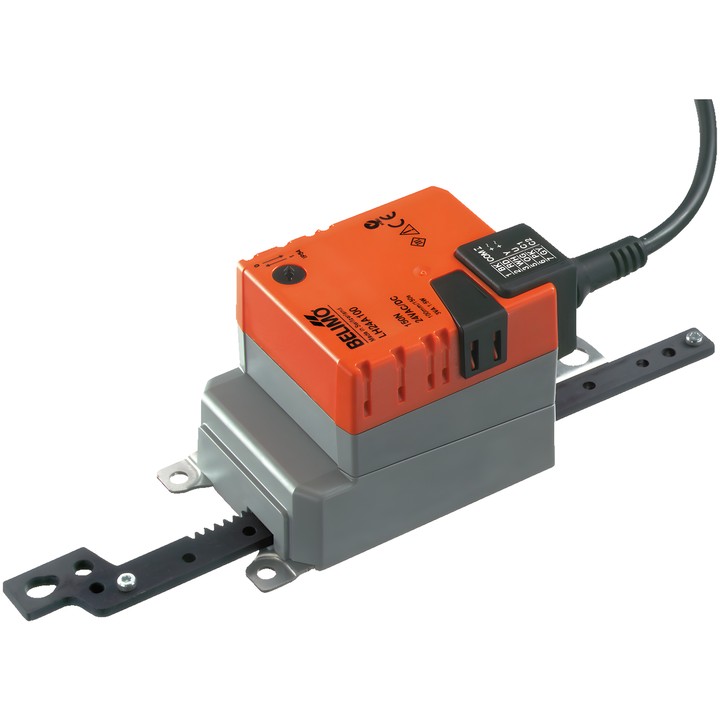

Belimo LH24A100 - lineáris szelepmozgató

Belimo LH24A100 – lineáris szelepmozgató

Szelepmozgató épületek gépészeti rendszereiben található csappantyúk és tolózárak szabályozásához. A műszaki adatlap szerint legfeljebb kb. 1 m² felületű légcsappantyúk működtetésére alkalmas.

Fő jellemzők és paraméterek

• A szelepmozgató ereje: 150 N.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Vezérlés: Zárás/Nyitás, 3-pontos.
• Löket: 100 mm; max. 100 mm, 20 mm-es lépésekben állítható. A löket mindkét oldalon mechanikus ütközőkkel korlátozható.
• A motor működési ideje: 150 s / 100 mm.
• Teljesítményfelvétel működés közben: 1.5 W; nyugalmi helyzetben: 0.5 W; vezetékek méretezéséhez szükséges teljesítmény: 3 VA.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 3x 0.75 mm².
• A mozgásirány a 0 (kitolt) / 1 (behúzott) kapcsolóval választható ki.
• Kézi mozgatás reteszelési lehetőséggel ellátott nyomógombbal.
• IEC/EN IP54 védettségi fokozat; IEC/EN III. érintésvédelmi osztály, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A szelepmozgató túlterhelés ellen védett, és a véghelyzet elérésekor automatikusan leáll. A tápellátást leválasztó transzformátorról kell biztosítani.
