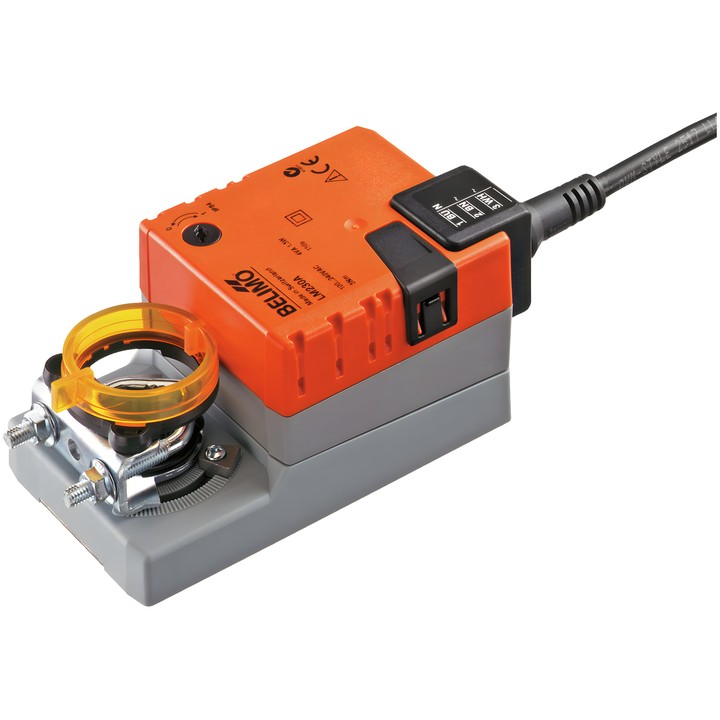

Belimo LM230A légcsappantyú-működtető

Az LM230A épületek műszaki rendszereiben használt légcsappantyúk szabályozására szolgáló működtető. A műszaki adatlap szerint legfeljebb kb. 1 m² felületű légcsappantyúkhoz készült.

Fő jellemzők és paraméterek

• Motor nyomatéka: 5 Nm.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Nyit/Zár, 3-pontos.
• A motor működési ideje: 150 s / 90°; elfordulási szög: max. 95°.
• A mozgásirány kapcsolóval választható: 0 (balra forgás) / 1 (jobbra forgás).
• Nyomógombos kézi működtetés reteszelési lehetőséggel; az elfordulási szöget mindkét oldalon állítható mechanikus ütközők korlátozzák.
• Mechanikus csatlakozás: univerzális tengelybilincs 6...20 mm-es tengelyhez. Mechanikus helyzetjelző.
• Tápellátás és vezérlés csatlakozása: 1 m-es kábel, 3x 0.75 mm².
• Teljesítményfelvétel működés közben: 1.5 W; nyugalmi helyzetben: 0.5 W; a kábelek méretezéséhez szükséges teljesítmény: 3.5 VA.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A működtető túlterhelés ellen védett, és a véghelyzet elérésekor automatikusan leáll.
