Belimo LMC230A - légcsappantyú-működtető

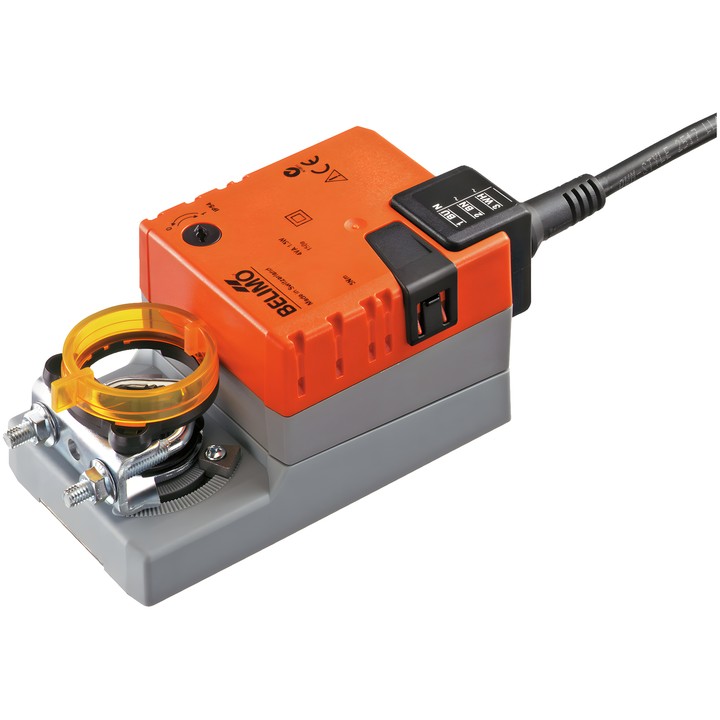

Belimo LMC230A légcsappantyú-működtető

Épületek műszaki rendszereiben légcsappantyúk szabályozására szolgáló működtető. A műszaki adatlap szerint legfeljebb kb. 1 m² felületű csappantyúkhoz készült.

Fő jellemzők és paraméterek

• Motor nyomatéka: 5 Nm.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Nyit/Zár, 3-pontos.
• Motor működési ideje: 35 s / 90°; elfordulási szög: max. 95°.
• A mozgásirány a 0 (balra forgás) / 1 (jobbra forgás) kapcsolóval választható ki.
• Nyomógombos kézi állítás reteszelési lehetőséggel; az elfordulási szöget állítható mechanikus ütközők korlátozzák.
• Mechanikus csatlakozás: univerzális bilincs 6...20 mm; mechanikus, levehető helyzetjelző.
• Táp- és vezérlőcsatlakozás: kábel 1 m, 3x 0.75 mm².
• Teljesítményfelvétel működés közben: 2 W; nyugalmi helyzetben: 0.5 W; vezetékek méretezéséhez: 4 VA.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].
