Belimo NM230A - csappantyúmozgató

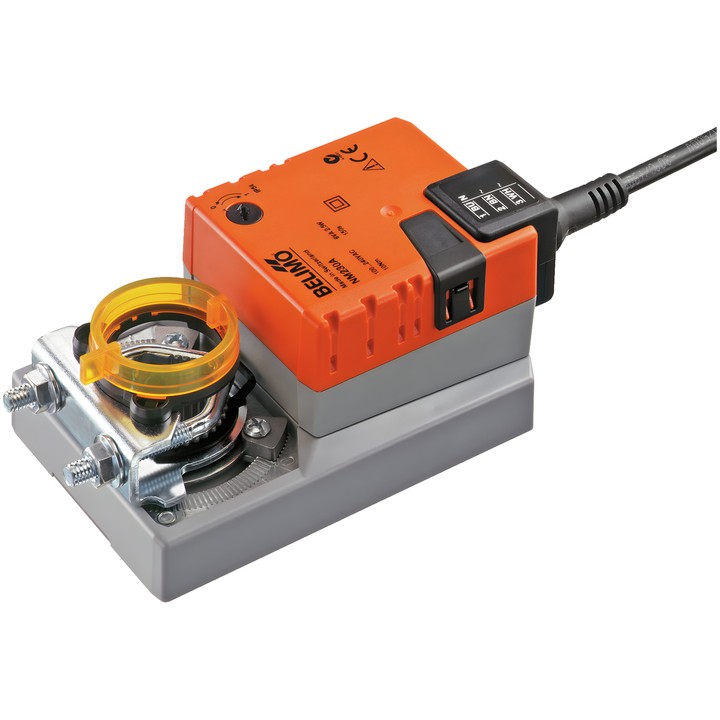

Belimo NM230A csappantyúmozgató

Állandó fűtési, szellőztetési és légkondicionáló rendszerek légcsappantyúinak szabályozására szolgáló mozgató. A műszaki adatlap szerint legfeljebb kb. 2 m² felületű csappantyúkhoz készült.

Fő jellemzők és paraméterek

• A motor nyomatéka: 10 Nm.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Nyit/Zár, 3-pontos.
• A motor működési ideje: 150 s / 90°; maximális elfordulási szög: 95°.
• A mozgásirány a 0 (balra forgás) / 1 (jobbra forgás) kapcsolóval választható ki.
• Nyomógombos kézi működtetés rögzítési lehetőséggel; az elfordulási szög mindkét oldalon mechanikus határolókkal állítható.
• Mechanikus csatlakozás: 8...26.7 mm-es univerzális bilincs; mechanikus helyzetjelző.
• Tápellátás és vezérlés csatlakozása: kábel 1 m, 3x 0.75 mm².
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi helyzetben: 0.6 W; a vezetékek méretezéséhez szükséges teljesítmény: 5.5 VA.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A mozgató túlterhelés elleni védelemmel rendelkezik, és a végállás elérésekor automatikusan leáll. Végálláskapcsolókra nincs szükség.
