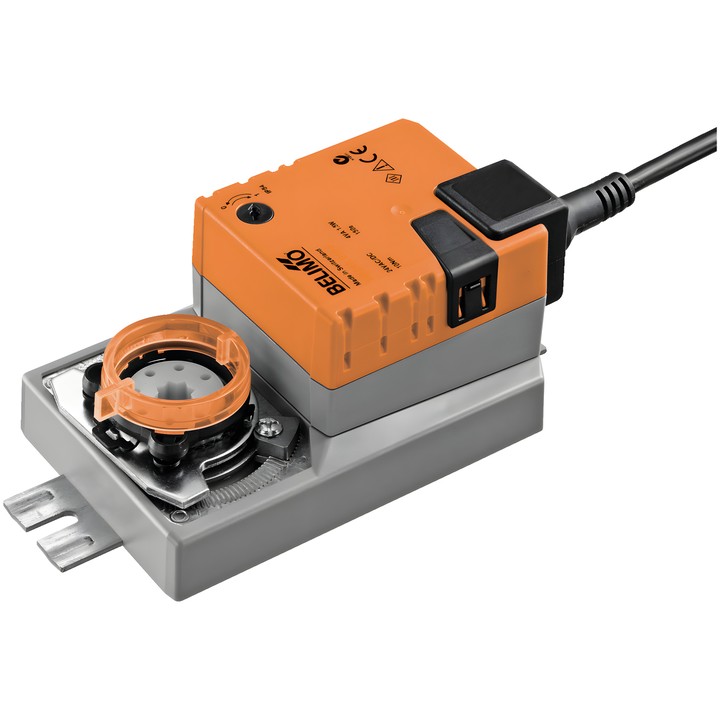

Belimo NM24A-F - légcsappantyú-működtető

Belimo NM24A-F - légcsappantyú-működtető

Belimo
561,77 zł
Adóval együtt
456,72 zł, áfa nélkül

Belimo NM24A-F légcsappantyú-működtető 10 Nm nyomatékkal, AC/DC 24 V tápellátással és 3-pontos Nyit/Zár vezérléssel. A működési idő 150 s / 90°, a mechanikus csatlakozás pedig 8x8 mm-es alakzáró kapcsolat.

Szállítás kb. 14 nap múlva
Megosztás

Belimo NM24A-F – légcsappantyú-működtető

Épületek műszaki rendszereiben lévő csappantyúk szabályozására tervezett működtető. Az adatlapon szereplő információk szerint legfeljebb kb. 2 m² felületű légcsappantyúkhoz használható.

Fő jellemzők és paraméterek

  • Nyomaték: 10 Nm.
  • Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
  • Vezérlés: 3-pontos Nyit/Zár.
  • A motor működési ideje: 150 s / 90°; elfordulási szög: max. 95°, mindkét oldalon állítható mechanikus végállásokkal.
  • A mozgás iránya a 0 (balra forgás) / 1 (jobbra forgás) kapcsolóval választható ki.
  • Kézi működtetés reteszelési lehetőséggel ellátott nyomógombbal; mechanikus, levehető helyzetjelző.
  • Mechanikus csatlakozás: 8x8 mm-es alakzáró kapcsolat.
  • Táp- és vezérlőcsatlakozás: 1 m kábel, 3x 0.75 mm².
  • Teljesítményfelvétel: mozgás közben 1.5 W, nyugalmi állapotban 0.2 W; vezeték méretezéséhez használandó érték: 3.5 VA.
  • IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
  • Környezeti hőmérséklet: -30...50°C [-22...122°F].

  • Márka
    Belimo
  • Cikkszám
    NM24A-F
  • ean13
    7630498113109

  • AC/DC feszültség
    AC/DC 24 V
  • Teljesítményfelvétel (működés közben)
    1.5 W
  • Teljesítményfelvétel (tartás)
    0.2 W
  • Névleges teljesítmény
    3,5 VA
  • Tápellátás-szabályozó csatlakozás
    Kábel 1 m, 3x 0.75 mm²
  • Vezérlés típusa
    Nyit/zár, 3-pontos
  • Védettségi fokozat
    IP54
  • NEMA-védettségi fokozat
    NEMA 2
  • Ház típusa
    UL Enclosure Type 2
  • Kézi működtetés
    Nyomógombbal, reteszelési lehetőséggel
  • Működési idő (motor)
    150 s / 90°
  • Környezeti hőmérséklet
    -30...50°C [-22...122°F]
  • Forgatónyomaték
    10 Nm
  • Mozgásirány – motor
    Kapcsolóval választható: 0 (forgás balra) / 1 (forgás jobbra)
  • Forgásszög
    95°
  • Mechanikus csatlakozás
    Alakzáró kapcsolat 8x8 mm

Techniczna karta katalogowa

Letöltés (1.07MB)

Instrukcja montażu

Letöltés (423.97KB)

EU Declaration of Conformity – NM24A-F

Letöltés (32.74KB)

Environmental Declaration – NM..

Letöltés (72.36KB)
