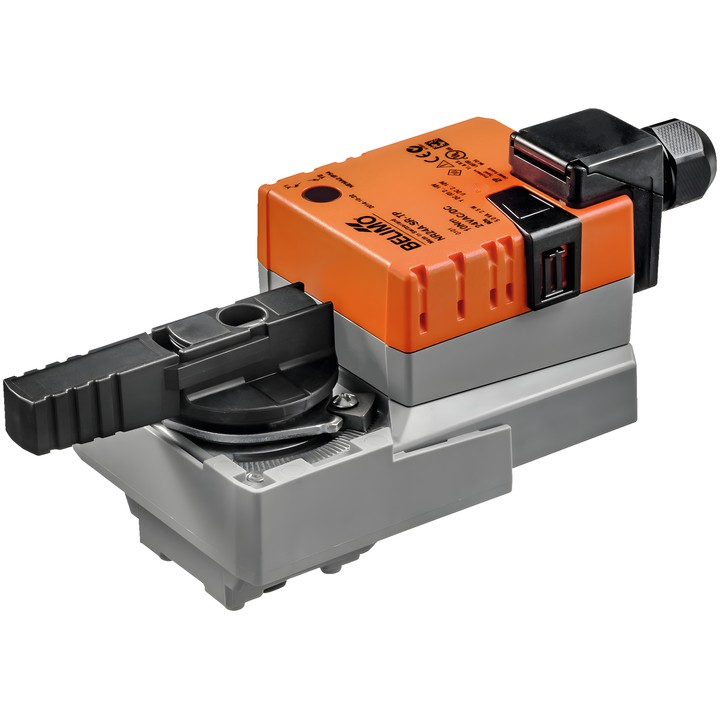

Belimo NR24A-SR-TP - forgatóhajtómű golyóscsapokhoz

Belimo NR24A-SR-TP forgatóhajtómű

Az NR24A-SR-TP moduláló forgatóhajtómű golyóscsapokhoz. Az Y vezérlőjel határozza meg a hajtómű helyzetét, az U visszajelző feszültség pedig a szelep helyzetének elektromos jelzésére szolgál.

Fő jellemzők és paraméterek

• A motor nyomatéka: 10 Nm.
• Névleges feszültség: AC/DC 24 V; a névleges feszültség frekvenciája: 50/60 Hz.
• Y szabályozási tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• A motor működési ideje: 90 s / 90°.
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi állapotban: 0.4 W; a kábelek méretezéséhez: 5 VA.
• Táp- és vezérlőcsatlakozás: 4 mm² kapcsok (ø4...10 mm kábel, 4 eres).
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Kézi átállítás nyomógombbal, reteszelési lehetőséggel; mechanikus helyzetjelző és mechanikus ütközőkkel beállítható forgásszög.

A hajtómű egyetlen központi csavarral közvetlenül a golyóscsapra szerelhető. Túlterhelés ellen védett, és a végállás elérésekor automatikusan leáll.
