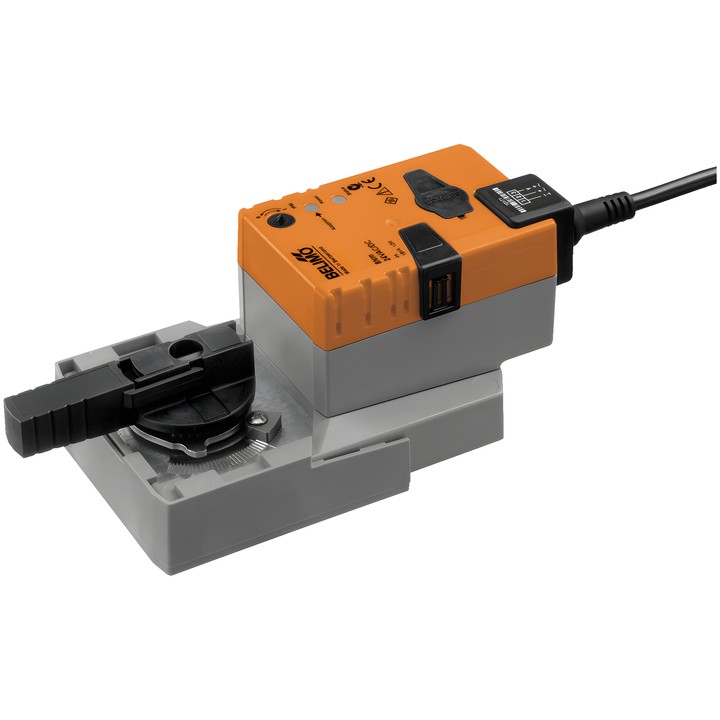

Belimo NRQ24A-SR - forgatóhajtás golyóscsapokhoz

Belimo NRQ24A-SR

Modulációs forgatóhajtás golyóscsapokhoz. Az Y vezérlőjel határozza meg a hajtás helyzetét, az U visszajelző jel pedig lehetővé teszi a helyzet elektromos leolvasását.

Fő jellemzők és műszaki adatok

• Nyomaték: 8 Nm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Y működési tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• A motor működési ideje: 9 s / 90°.
• Teljesítményfelvétel működés közben: 13 W; nyugalmi állapotban: 2 W; a vezeték méretezéséhez: 23 VA.
• Táp- és vezérlőcsatlakozás: kábel 1 m, 4x 0.75 mm².
• Kézi átállítás nyomógombbal, reteszelési lehetőséggel; mechanikus helyzetjelző.
• Állítható forgásszög mechanikus ütközőkkel; a beállítási tartomány illesztése kézi, az első bekapcsoláskor automatikus.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...40°C.
