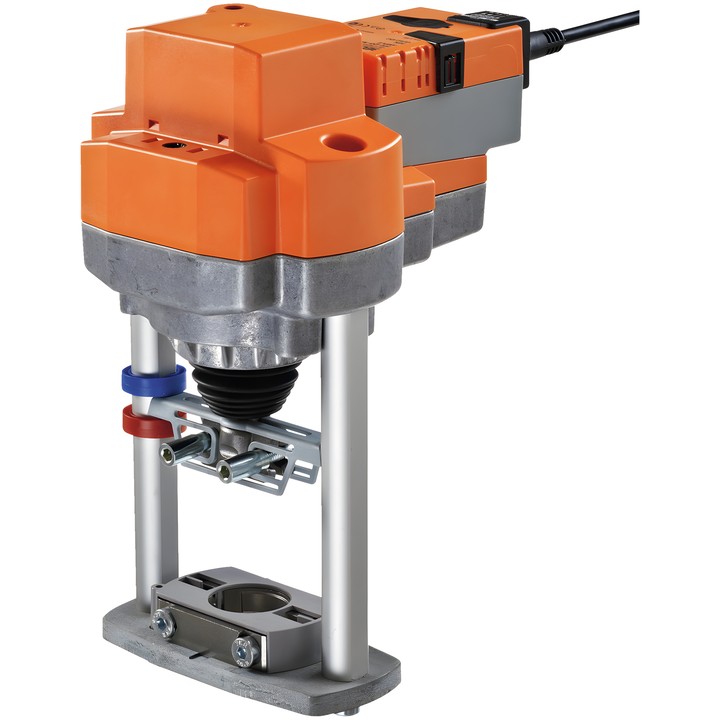

Belimo RV24A-SR - szelepműködtető ülékes szelepekhez

Belimo RV24A-SR működtető

Modulációs lineáris működtető 2- és 3-járatú ülékes szelepekhez. Az Y vezérlőjel határozza meg a működtető helyzetét, az U visszajelző feszültség pedig a helyzet elektromos kijelzésére szolgál.

Fő jellemzők és műszaki adatok

• Működtető erő: 4500 N; löket: 50 mm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Y üzemi tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• Működési idő: 150 s / 50 mm.
• Teljesítményfelvétel működés közben: 6 W; nyugalmi állapotban: 1.5 W; a kábelek méretezéséhez szükséges teljesítmény: 11 VA.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 4x 0.75 mm².
• Nyomógombos kézi működtetés reteszelési lehetőséggel; mechanikus helyzetjelző.
• A beállítási tartomány illesztése: kézi, automatikus az első bekapcsoláskor.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: 0...50°C [32...122°F].

A működtető helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekhez készült. A szelep közvetlen felszerelése szorítópofákkal történik.
