Belimo SF24A-3 - forgató hajtómű zsaluhoz, visszatérítő rugóval

Belimo SF24A-3 – hajtómű légtechnikai zsalukhoz

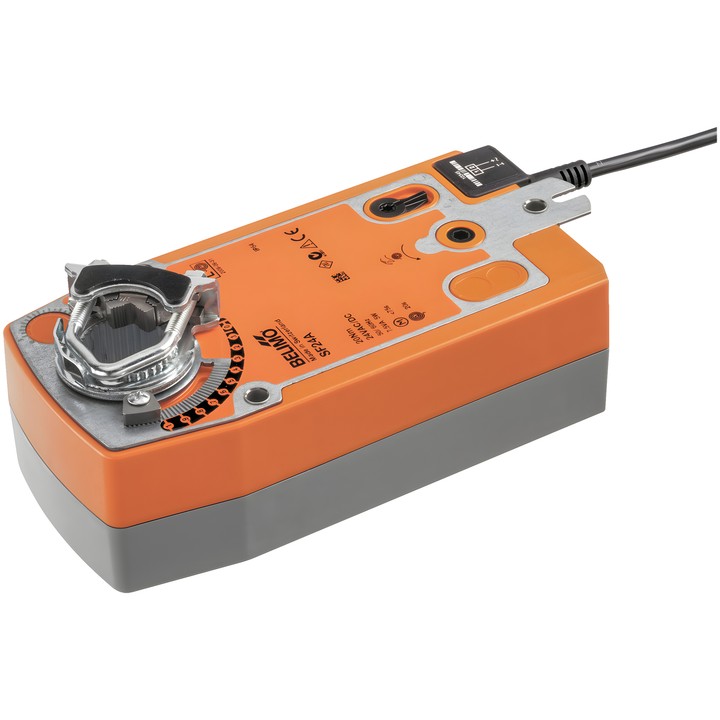

Forgató hajtómű állandó fűtési, szellőztetési és légkondicionáló rendszerek zsalujának szabályozására. A 3-pontos jel vezérli a működési helyzetbe történő mozgást, és ezzel egyidejűleg megfeszíti a rugót. A tápellátás megszakadásakor a rugó biztonsági helyzetbe állítja a zsalut.

Fő jellemzők és paraméterek

• A motor és a biztonsági funkció nyomatéka: 20 Nm.
• Tápellátás: AC 24 V, 50/60 Hz; AC feszültségtartomány 19.2...28.8 V.
• Vezérlés: 3-pontos; a motor működési ideje: 150 s / 90°.
• A biztonsági funkció működési ideje: <20 s @ -20...50°C, <60 s @ -30°C.
• Maximális elfordulási szög: 95°; a mechanikus ütköző beállítása 33%-tól, 2.5%-os lépésekben.
• Univerzális tengelybilincs: 10...25.4 mm; mechanikus helyzetjelző.
• Kézi átállítás forgatókarral és reteszelés kapcsolóval.
• Teljesítményfelvétel működés közben: 7.5 W; nyugalmi helyzetben: 2.5 W; méretezési teljesítmény: 10 VA.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 4x 0.75 mm².
• Védettség: IP54; környezeti hőmérséklet: -30...50°C.

A műszaki adatlap szerint a hajtómű legfeljebb kb. 4 m² felületű légtechnikai zsalukhoz készült. A szükséges nyomaték kiválasztásakor figyelembe kell venni a zsalu gyártójának adatait, valamint a szerelési és szellőzési körülményeket.
