Belimo SH230A100 - lineáris működtető légcsappantyúkhoz

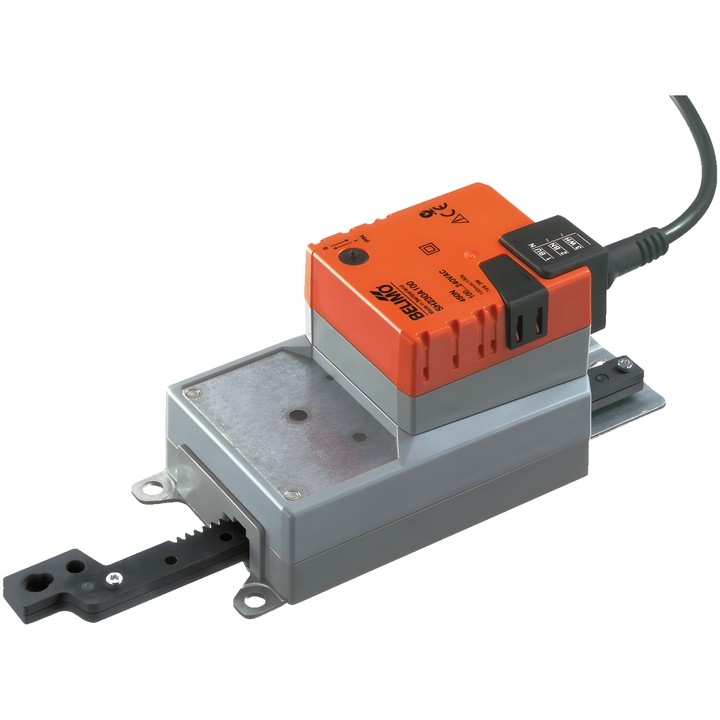

Belimo SH230A100 lineáris működtető

Az SH230A100 modell légcsappantyúk és tolózárak szabályozására szolgál épületek műszaki rendszereiben. A műszaki adatlap szerint legfeljebb kb. 3 m² felületű légcsappantyúkhoz készült.

Főbb jellemzők és paraméterek

• Működtető erő: 450 N.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Zárás/Nyitás, 3-pontos.
• Löket: 100 mm; max. 100 mm, 20 mm-es lépésekben állítható. A löket mindkét oldalról mechanikus ütközőkkel korlátozható.
• A motor működési ideje: 150 s / 100 mm.
• Teljesítményfelvétel működés közben: 3 W; nyugalmi helyzetben: 0.6 W; a vezetékek méretezéséhez szükséges teljesítmény: 7 VA.
• A mozgás iránya a 0 (kitolt) / 1 (behúzott) kapcsolóval választható ki.
• Kézi működtetés nyomógombbal, reteszelési lehetőséggel.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 3x 0.75 mm².
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A működtető túlterhelés ellen védett, és a végütköző elérésekor automatikusan leáll. A szerelés során figyelembe kell venni a gyártó oldalirányú erőkre vonatkozó ajánlásait.
