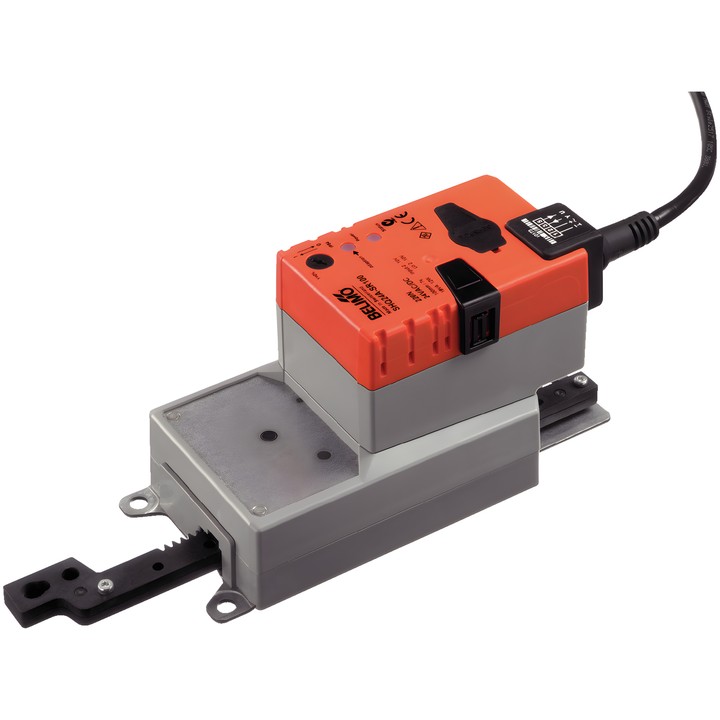

Belimo SHQ24A-SR100 - moduláló lineáris működtető

Belimo SHQ24A-SR100 - moduláló lineáris működtető

Belimo
1 273,62 zł
Adóval együtt
1 035,46 zł, áfa nélkül

Belimo SHQ24A-SR100 lineáris működtető épületgépészeti rendszerek csappantyúinak és tolózárainak szabályozásához. Tápellátás AC/DC 24 V, erő 200 N, vezérlés 2...10 V és helyzet-visszajelző jel 2...10 V.

Max. löket 100 mm, 20 mm-es lépésekben állítható; a motor mozgási ideje 7 s / 100 mm. Védettség IEC/EN IP54.

Szállítás kb. 14 nap múlva
Megosztás

Belimo SHQ24A-SR100 – lineáris működtető

Moduláló lineáris működtető épületgépészeti rendszerek csappantyúinak és tolózárainak szabályozásához. A műszaki adatlap szerint legfeljebb kb. 1.3 m² felületű légcsappantyúkhoz készült.

Fő műszaki adatok

  • Működtető erő: 200 N; tápellátás: AC/DC 24 V, 50/60 Hz.
  • Moduláló vezérlés: 2...10 V; helyzet-visszajelző jel: 2...10 V.
  • Löket: 100 mm; max. 100 mm, 20 mm-es lépésekben állítható, a legkisebb megengedett löket 40 mm.
  • A motor mozgási ideje: 7 s / 100 mm.
  • Teljesítményfelvétel mozgás közben: 13 W; nyugalmi helyzetben: 2 W; a kábelek méretezéséhez: 23 VA.
  • Táp- és vezérlőcsatlakozás: kábel 1 m, 4x 0.75 mm².
  • A mozgásiránynak kapcsolóval történő kiválasztása; kézi működtetés nyomógombbal, reteszelési lehetőséggel.
  • A beállítási tartomány illesztése kézzel, illetve az első bekapcsoláskor automatikusan történik.
  • Védettség IEC/EN IP54; érintésvédelmi osztály IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Környezeti hőmérséklet: -30...40°C [-22...104°F].

  • Márka
    Belimo
  • Cikkszám
    SHQ24A-SR100
  • ean13
    7630498114304

  • AC/DC feszültség
    AC/DC 24 V
  • Teljesítményfelvétel (működés közben)
    13 W
  • Teljesítményfelvétel (tartás)
    2 W
  • Névleges teljesítmény
    23 VA
  • Tápellátás-szabályozó csatlakozás
    Kábel 1 m, 4x 0.75 mm²
  • Vezérlés típusa
    DC 2...10 V
  • Védettségi fokozat
    IP54
  • NEMA-védettségi fokozat
    NEMA 2
  • Ház típusa
    UL Enclosure Type 2
  • Erő
    200 N
  • Kézi működtetés
    Nyomógombbal, reteszelési lehetőséggel
  • Löket
    100 mm
  • Működési idő (motor)
    7 s / 100 mm
  • Környezeti hőmérséklet
    -30...40°C [-22...104°F]
  • Mozgásirány – motor
    Kapcsolóval választható

Techniczna karta katalogowa

Letöltés (1.16MB)

Instrukcja montażu

Letöltés (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Letöltés (32.78KB)

Environmental Declaration – SH..100..

Letöltés (71.95KB)
