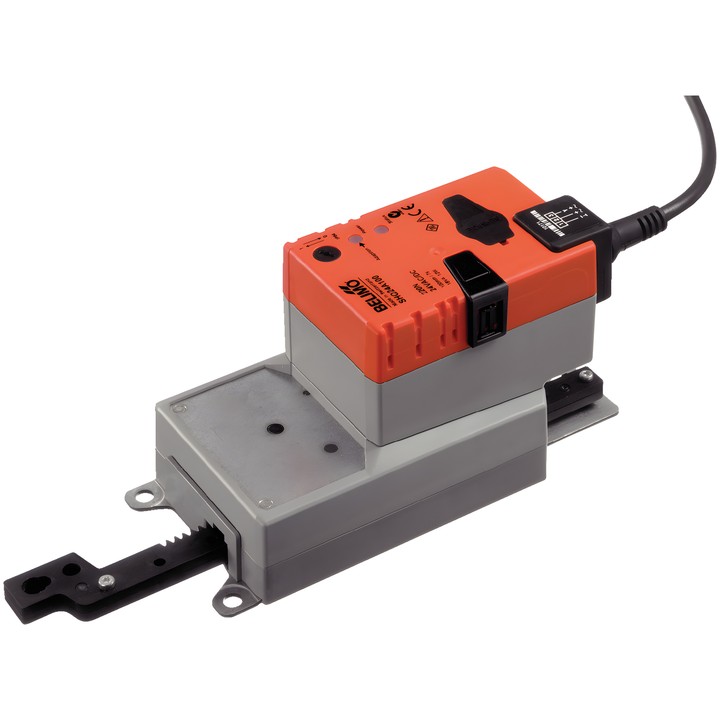

Belimo SHQ24A100 - lineáris állítómű AC/DC 24 V, 200 N

Belimo SHQ24A100 – lineáris állítómű

Állítómű légcsappantyúk és tolózárak pozicionálására épületek gépészeti rendszereiben. A Zárás/Nyitás vezérlés nem alkalmas 3-pontos vezérlésre.

Fő jellemzők és paraméterek

• Állítóerő: 200 N; a légcsappantyú mérete kb. 1.3 m²-ig.
• Névleges feszültség: AC/DC 24 V; névleges feszültség frekvenciája: 50/60 Hz.
• Teljesítményfelvétel működés közben: 13 W; nyugalmi állapotban: 2 W; a vezetékek méretezéséhez szükséges teljesítmény: 23 VA.
• Löket: 100 mm; max. 100 mm, 20 mm-es lépésekben állítható; minimális löket: 40 mm. A löket mindkét oldalon mechanikus ütközőkkel korlátozható.
• A motor menetideje: 7 s / 100 mm.
• A mozgásirány a 0 (kitolva) / 1 (behúzva) kapcsolóval választható ki.
• Kézi állítás nyomógombbal, reteszelési lehetőséggel.
• Táp- és vezérlőcsatlakozás: kábel 1 m, 3x 0.75 mm².
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...40°C [-22...104°F].

Az állítómű túlterhelés elleni védelemmel rendelkezik, és az ütköző elérésekor automatikusan leáll. Az első bekapcsoláskor a működési tartományt a mechanikusan beállított lökethez igazítja; a löketkorlátozás módosítása után szintén szükséges az adaptáció.
