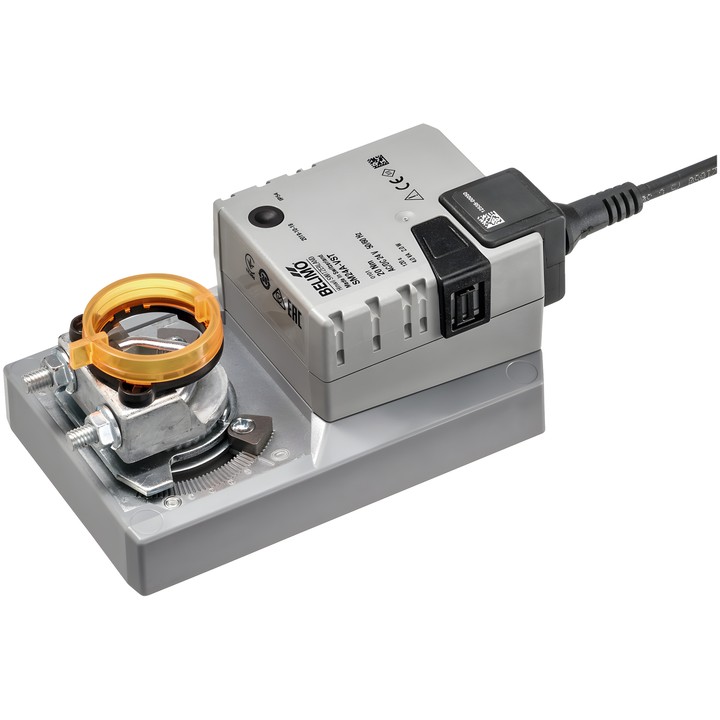

Belimo SM24A-VST - forgó hajtómű VAV és CAV csappantyúkhoz

Belimo SM24A-VST

VAV-Universal forgó hajtómű VAV és CAV egységekhez épületgépészeti rendszerekben. Legfeljebb kb. 4 m² felületű légcsappantyúkhoz készült.

Főbb jellemzők és paraméterek

• Nyomaték: 20 Nm; névleges feszültség: AC/DC 24 V, 50/60 Hz.
• PP kommunikációs vezérlés; a motor működési ideje: 120 s / 90°.
• Maximális elfordulási szög: 95°; mindkét oldalon állítható mechanikus ütközők.
• Univerzális tengelybilincs 10...20 mm és mechanikus, felpattintható helyzetjelző.
• Kézi állítás nyomógombbal, reteszelési lehetőséggel.
• Táp- és vezérlőcsatlakozás: 0.5 m kábel VST csatlakozóval.
• Teljesítményfelvétel működés közben: 2 W; nyugalmi helyzetben: 0.4 W; a vezetékek méretezéséhez: 4 VA.
• Védettségi fokozat IEC/EN IP54; érintésvédelmi osztály IEC/EN III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A rendszer üzembe helyezése után, valamint minden elfordulásiszög-módosítást követően szükséges a hajtómű adaptálása.
