Belimo SMQ24G-SR - légcsappantyú-működtető

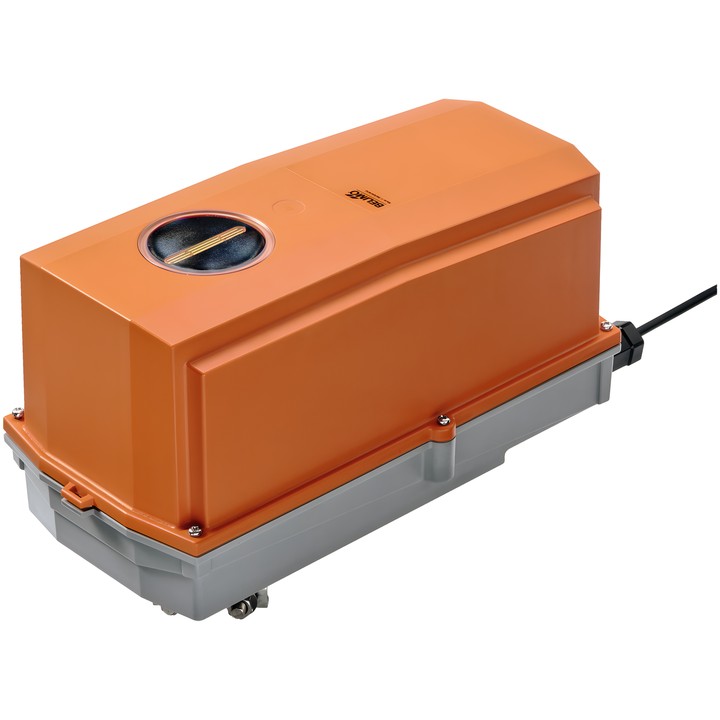

Belimo SMQ24G-SR – légcsappantyú-működtető

Forgó működtető HVAC-rendszerek, hasonló ipari rendszerek és épületgépészeti berendezések csappantyúinak állításához. Legfeljebb kb. 3.2 m² felületű légcsappantyúkhoz készült. Az IP66/67 védőburkolat a megadott környezeti hőmérsékleti tartományban kültéri használatot tesz lehetővé.

Fő jellemzők és műszaki adatok

• Nyomaték: 16 Nm; névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Moduláló vezérlés: 2...10 V; pozíció-visszajelző jel: 2...10 V.
• Motor működési ideje: 7 s / 90°; elfordulási szög: max. 95°, állítható mechanikus ütközőkkel és 30° minimálisan megengedett szöggel.
• A mozgás iránya 0/1 kapcsolóval választható; mechanikus helyzetjelző.
• Kézi állítás nyomógombbal, reteszelési lehetőséggel, a védőburkolat alatt.
• Mechanikus csatlakozás: univerzális bilincs 12...26.7 mm; elektromos csatlakozás: 1 m kábel, 4x 0.75 mm², FRNC (halogénmentes).
• Teljesítményfelvétel mozgás közben: 15 W; nyugalmi helyzetben: 2 W; kábelméretezéshez szükséges teljesítmény: 26 VA.
• IEC/EN védettségi fokozat: IP66/67; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...40°C [-22...104°F].

Az első feszültség alá helyezéskor a működtető a működési tartományt és a visszajelző jelet a mechanikus beállítási tartományhoz igazítja. Az adaptáció a nyomógombbal is elindítható.
