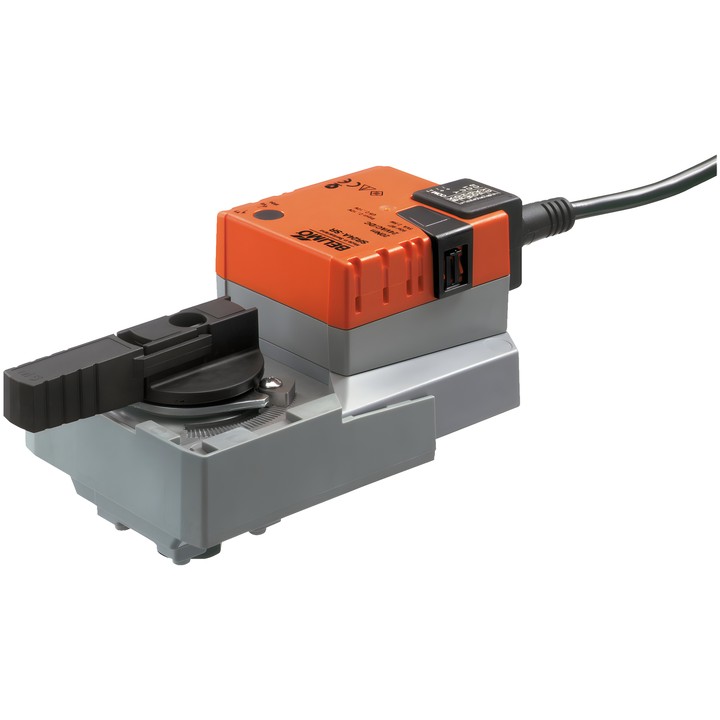

Belimo SR24A-SR - forgató működtető golyóscsapokhoz

Belimo SR24A-SR forgató működtető

Modulációs működtető golyóscsapokhoz. Az Y vezérlőjel határozza meg a működtető helyzetét, az U visszajelző feszültség pedig lehetővé teszi a szelephelyzet elektromos leolvasását.

Fő jellemzők

• Forgatónyomaték: 20 Nm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Y működési tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• Működési idő: 90 s / 90°; pozicionálási pontosság: ±5%.
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi helyzetben: 0.4 W; a vezetékek méretezéséhez szükséges teljesítmény: 5 VA.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 4x 0.75 mm².
• Kézi állítás nyomógombbal, reteszelési lehetőséggel; mechanikus helyzetjelző és állítható mechanikus forgásszög-határolók.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).

A működtető túlterhelés ellen védett, és a határoló elérésekor automatikusan leáll. Közvetlenül a golyóscsapra szerelhető egyetlen központi csavarral.
