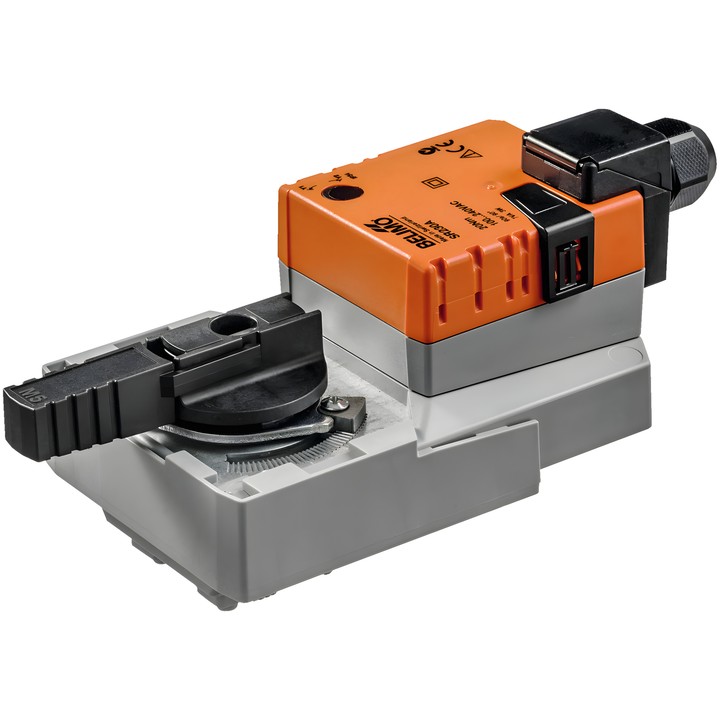

Belimo SR24A-SR-TP - forgató működtető golyóscsapokhoz

Belimo SR24A-SR-TP

Golyóscsapokhoz tervezett modulációs forgató működtető. A helyzetet az Y vezérlőjel határozza meg, az U visszajelző feszültség pedig lehetővé teszi a szelep helyzetének elektromos leolvasását.

Fő műszaki adatok

• Nyomaték: 20 Nm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Y működési tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• Működési idő: 90 s / 90°.
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi állapotban: 0.4 W; vezeték-kiválasztáshoz szükséges méretezési teljesítmény: 5 VA.
• Táp- és vezérlőcsatlakozás: 4 mm²-es kapcsok (ø4...10 mm kábel, 4 eres).
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Nyomógombos kézi állítás reteszelési lehetőséggel; mechanikus, kivehető helyzetjelző.
• Állítható forgásszög mechanikus végállás-ütközőkkel.

A működtető egyetlen központi csavarral közvetlenül a golyóscsapra szerelhető. A készülék túlterhelés ellen védett, és a végállás elérésekor automatikusan leáll.
