Belimo TF24 - biztonsági funkciós forgató hajtómű csappantyúkhoz

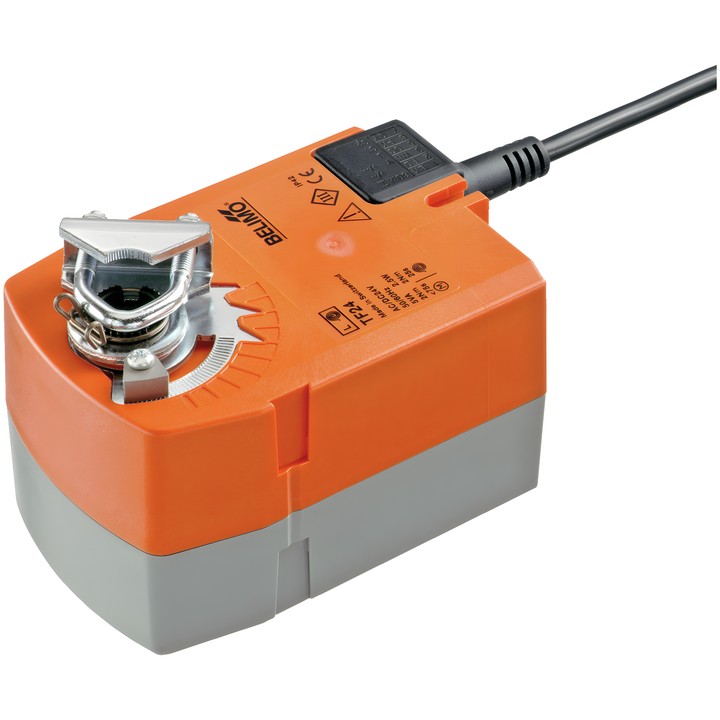

Belimo TF24 hajtómű

A TF24 biztonsági funkcióval rendelkező forgató hajtómű, amelyet csappantyúk szabályozására terveztek helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekben. A műszaki adatlap szerint legfeljebb kb. 0.5 m² felületű légcsappantyúkhoz használható. Működés közben a motor elmozdítja a csappantyút és megfeszíti a visszatérítő rugót; a tápellátás megszakadásakor a rugó energiája biztonsági helyzetbe állítja azt.

Fő jellemzők és műszaki adatok

• Névleges feszültség: AC/DC 24 V; a névleges feszültség frekvenciája: 50/60 Hz.
• Vezérlés: Zár/Nyit.
• A motor és a biztonsági funkció nyomatéka: 2.5 Nm.
• A motor működési ideje: 75 s / 90°; a biztonsági funkció működési ideje: <25 s / 90°.
• Elfordulási szög: max. 95°; beállítás mechanikus ütközőkkel.
• A motor és a biztonsági funkció mozgásiránya L/J felszereléssel választható ki.
• Mechanikus csatlakozás: 6...12.7 mm méretű univerzális bilincs; mechanikus helyzetjelző.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 2x 0.75 mm².
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi helyzetben: 1.5 W; a kábelek méretezéséhez: 5 VA.
• Védettség: IP42; környezeti hőmérséklet: -30...50°C [-22...122°F].

A hajtómű túlterhelés ellen védett, és a végállás elérésekor automatikusan leáll. Kézi működtetés: nem.
