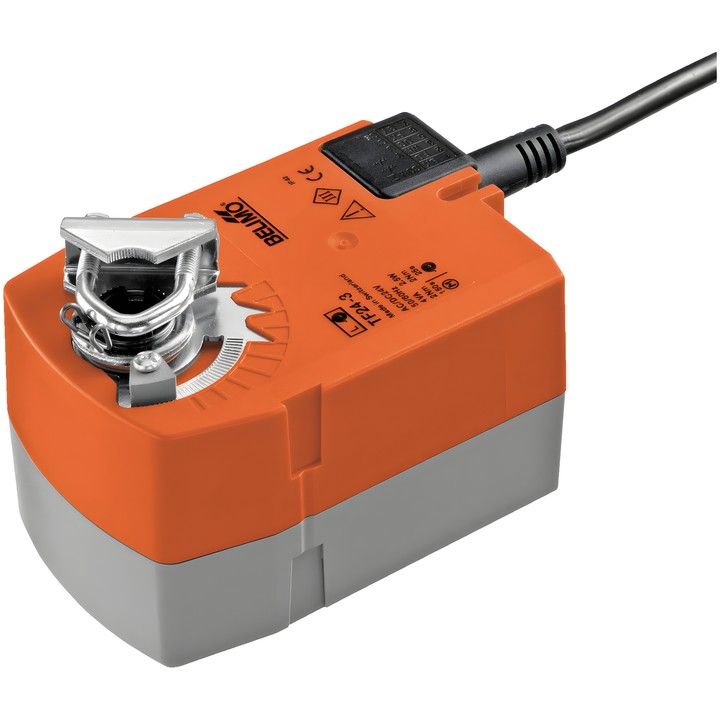

Belimo TF24-3 - rugó-visszatérítésű forgató hajtómű csappantyúkhoz

Belimo TF24-3 - rugó-visszatérítésű forgató hajtómű csappantyúkhoz

Belimo
741,62 zł
Adóval együtt
602,94 zł, áfa nélkül

Belimo TF24-3 forgató hajtómű biztonsági funkcióval, épületgépészeti rendszerek csappantyúinak szabályozására. Nyomaték 2.5 Nm, tápellátás AC/DC 24 V, 3-pontos vezérlés.

A motor működési ideje 150 s / 90°. A tápellátás megszakadásakor a rugó biztonsági helyzetbe állítja a csappantyút.

Szállítás kb. 14 nap múlva
Megosztás

Belimo TF24-3

Biztonsági funkcióval ellátott forgató hajtómű, állandó fűtési, szellőztetési és légkondicionáló rendszerek csappantyúinak szabályozására. Legfeljebb kb. 0.5 m² felületű légcsappantyúkhoz. A 3-pontos jel vezérli a motor mozgását; a tápellátás megszakadásakor a visszatérítő rugó biztonsági helyzetbe állítja a csappantyút.

Főbb jellemzők és műszaki adatok

  • A motor és a biztonsági funkció nyomatéka: 2.5 Nm.
  • Névleges feszültség: AC/DC 24 V; a névleges feszültség frekvenciája: 50/60 Hz.
  • Vezérlés: 3-pontos.
  • A motor működési ideje: 150 s / 90°; a biztonsági funkció működési ideje: <25 s @ -20...50°C, <60 s @ -30°C.
  • Teljesítményfelvétel mozgás közben: 1.3 W; nyugalmi helyzetben: 0.6 W; a kábelek méretezéséhez: 2.6 VA.
  • Forgásszög: max. 95°; beállítás mechanikus ütközővel.
  • A motor mozgásiránya az L/R kapcsolóval választható ki; a biztonsági funkció működési irányát az L/R szerelési mód határozza meg.
  • Univerzális tengelyrögzítő 6...12.7 mm-es tengelyhez; mechanikus helyzetjelző.
  • Táp- és vezérlőcsatlakozás: 1 m-es kábel, 4x 0.75 mm²; IP42 védettség.
  • Kézi mozgatás: nem.

  • Márka
    Belimo
  • Cikkszám
    TF24-3
  • ean13
    7630498122453

  • AC/DC feszültség
    AC/DC 24 V
  • Teljesítményfelvétel (működés közben)
    1.3 W
  • Teljesítményfelvétel (tartás)
    0.6 W
  • Névleges teljesítmény
    2.6 VA
  • Tápellátás-szabályozó csatlakozás
    Kábel 1 m, 4x 0.75 mm²
  • Vezérlés típusa
    3-pont
  • Védettségi fokozat
    IP42
  • Kézi működtetés
    Nem
  • Működési idő (motor)
    150 s / 90°
  • Működési idő (biztonsági funkció)
    ＜25 s
  • Forgatónyomaték
    2.5 Nm
  • Mozgásirány – motor
    Az L/R kapcsolóval választható
  • Forgásszög
    95°
  • Mechanikus csatlakozás
    Univerzális bilincs 6...12.7 mm
  • Forgásirány (biztonsági funkció)
    L/R szereléssel választható
