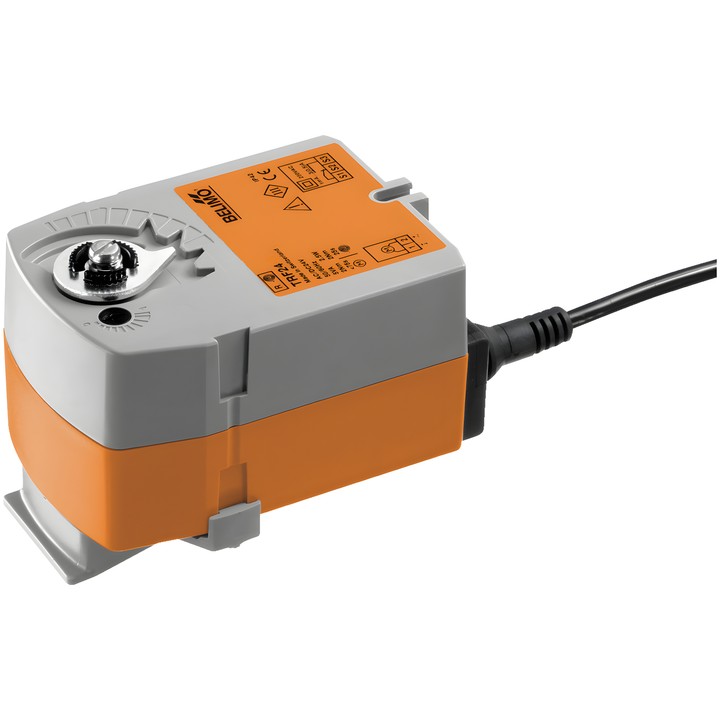

Belimo TRF24 - forgató működtető golyóscsapokhoz

Belimo TRF24 működtető

A TRF24 golyóscsapokhoz való forgató működtető. Működés közben a szelepet üzemi helyzetbe állítja, és megfeszíti a visszatérítő rugót. A tápellátás megszakadásakor a rugó a szelepet az NC biztonsági helyzetbe állítja.

Legfontosabb műszaki adatok

• A motor és a biztonsági funkció nyomatéka: 2.5 Nm.
• Névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Névleges feszültségtartomány: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Vezérlés: Zárás/Nyitás.
• A motor működési ideje: 75 s / 90°; a biztonsági funkció működési ideje: <75 s / 90°.
• Tápellátás-kimaradás esetén: NC, a szelep zárva (A–AB = 0%); L alakú furattal rendelkező szelepeknél: A–AB = 100%.
• Teljesítményfelvétel működés közben: 2.5 W; nyugalmi helyzetben: 1.5 W; a vezetékek méretezéséhez: 5 VA.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 2x 0.75 mm².
• Mechanikus helyzetjelző; védettségi fokozat IP42.
• Környezeti hőmérséklet: -30...50°C.

A működtető egyetlen csavarral közvetlenül a golyóscsapra szerelhető; a szerelési irány 90°-os lépésekben választható. A készülék túlterhelés elleni védelemmel rendelkezik, és az ütköző elérésekor automatikusan leáll.
