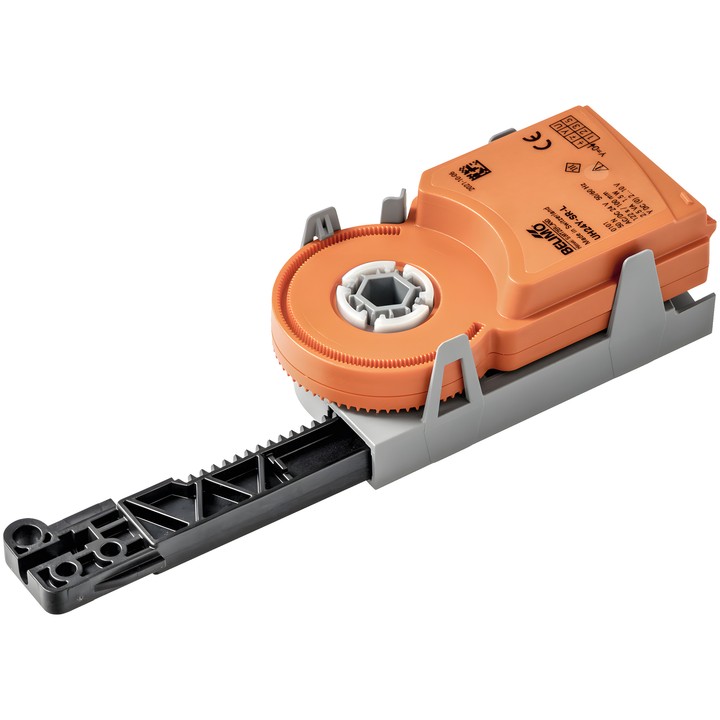

Belimo UH24Y-SR-L.1 - modulációs lineáris működtető

Belimo UH24Y-SR-L.1 lineáris működtető

Modulációs működtető, amelyet épületgépészeti rendszerek műszaki berendezéseibe történő gyári beépítésre terveztek. Helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekhez készült.

Fő jellemzők és paraméterek

• Motorerő: 50 N; névleges feszültség: AC/DC 24 V; frekvencia: 50/60 Hz.
• Modulációs vezérlés; Y működési tartomány: 2...10 V; U helyzet-visszajelző jel: 2...10 V.
• Löket: 60 mm; maximális lökethossz 60 mm, 1 mm-es lépésekben állítható. A löket korlátozása mechanikus ütközőkkel mindkét oldalon, a 30...60mm tartományban.
• A motor működési ideje: 122 s / 100 mm, ami 74 s / 60 mm értéknek felel meg.
• Teljesítményfelvétel működés közben: 1.5 W; nyugalmi helyzetben: 0.5 W; a kábelek méretezéséhez: 2.5 VA.
• Táp- és vezérlőcsatlakozás: Molex Mini-Fit Jr. 39303045 csatlakozó. A kábeloldali ellendarab nem része a szállítási terjedelemnek.
• A motor mozgásiránya: balra forgás (ccw); kézi átállítás: nem.
• IEC/EN védettségi fokozat: IP20; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...50°C [-22...122°F].
• Gyűjtőcsomag: 40 db.
