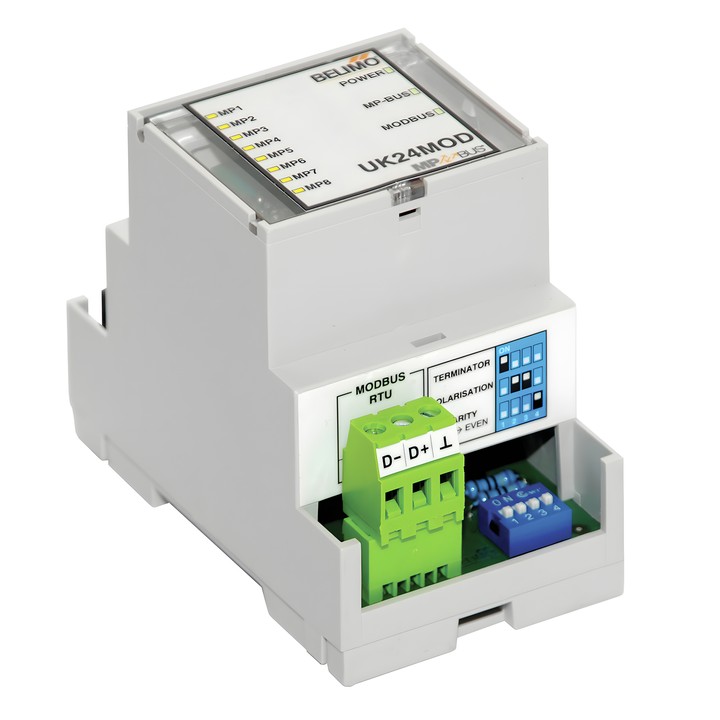

Belimo UK24MOD - MP-átjáró Modbus RTU-hoz

Belimo UK24MOD átjáró

Az UK24MOD Modbus RTU-regisztereken keresztül hozzáférést biztosít az MP-Bus rendszerhez csatlakoztatott hajtások vezérléséhez és üzemi állapotához. Az MP-Bus hálózaton lévő eszközök hozzárendelését automatikusan észleli és folyamatosan frissíti.

Fő jellemzők

• MP-Bus / Modbus RTU (RS-485) interfész; legfeljebb 8 MP/MPL/MFT(2) vagy BF-TopLine hajtás.
• Névleges tápellátás: AC 24V, 50/60 Hz / DC 24V; tápfeszültség-tartomány: AC / DC 21.6…26.4 V.
• Kommunikáció a hajtásokkal: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: támogatott funkciók: 3 és 6; sebességek: 9'600, 19'200, 38'400, 76'800 Bd.
• Modbus-cím: 1–247; NONE (1, 8, N, 2) vagy EVEN (1, 8, E, 1) paritás, DIP-kapcsolókkal beállítva.
• Válasz késleltetése: 2…100 ms, regiszteren keresztül beállítva; 150 Ω lezárás és 680 Ω polarizáció DIP-kapcsolókkal beállítva.
• Dugaszolható csavaros csatlakozók a tápellátáshoz, az MP-Bushoz és a Modbus RTU-hoz; RJ12-aljzat a Belimo Assistant 2 csatlakoztatásához.
• Szerelés vezérlőszekrényben, 35 mm-es sínre; IP20 védettségi fokozat; környezeti hőmérséklet: 0…+40° C.

Minden MP/MFT(2) hajtáshoz egy érzékelő csatlakoztatható: passzív PT1000, NI1000 vagy NTC ellenállás-érzékelő, DC 0…10 V kimenetű aktív érzékelő vagy kapcsolóérintkező. Az MPL hajtások nem rendelkeznek érzékelőbemenettel.
