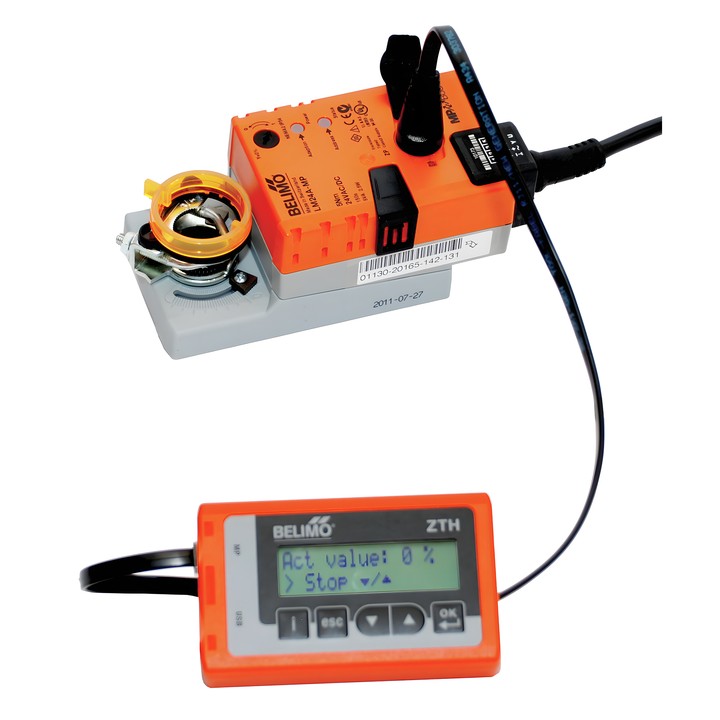

Belimo ZTH EU - szervizeszköz

Belimo ZTH EU szervizeszköz

A ZTH EU kommunikációs interfésszel ellátott, konfigurálható hajtóművek, VAV-szabályozók és Belimo HVAC-berendezések kezelésére szolgál. Csatlakoztatás után beolvassa a berendezés adatait, és megjeleníti az adott típushoz elérhető beállítási lehetőségeket.

Fő jellemzők

• Paraméterezés point-to-point (PP) módban, a szervizcsatlakozón vagy a hajtómű kapcsain keresztül.
• ZIP-USB funkció: jelszint-átalakítóként működik a számítógép USB-interfésze és egy Belimo MP-berendezés között.
• MP-Bus teszterfunkció, jelszintméréssel és telegramszámlálóval.
• Háttérvilágítású LCD-kijelző: 2 x 16 karakter.
• USB 2.0 interfész B típusú csatlakozóval; a csomag USB A–B kábelt (1 m) és ZK1-GEN kábelt (3 m) tartalmaz.
• Tápellátás a csatlakoztatott hajtóműről: AC 24 V, 50/60 Hz vagy DC 24 V; működés közbeni teljesítményfelvétel: 1 W.
• Méretek L x W x D: 95 x 55 x 25 mm; tömeg: kb. 135 g.

Csatlakoztatni kizárólag 24 V PELV feszültségű és PP/MP interfésszel rendelkező Belimo-berendezésekhez szabad. A ZTH EU szervizeszközként nem csatlakoztatható közvetlenül az MP-Bushoz vagy MP-klienshez; használja a szervizcsatlakozót, vagy a csatlakoztatás idejére válassza le az MP-berendezést a buszról.
