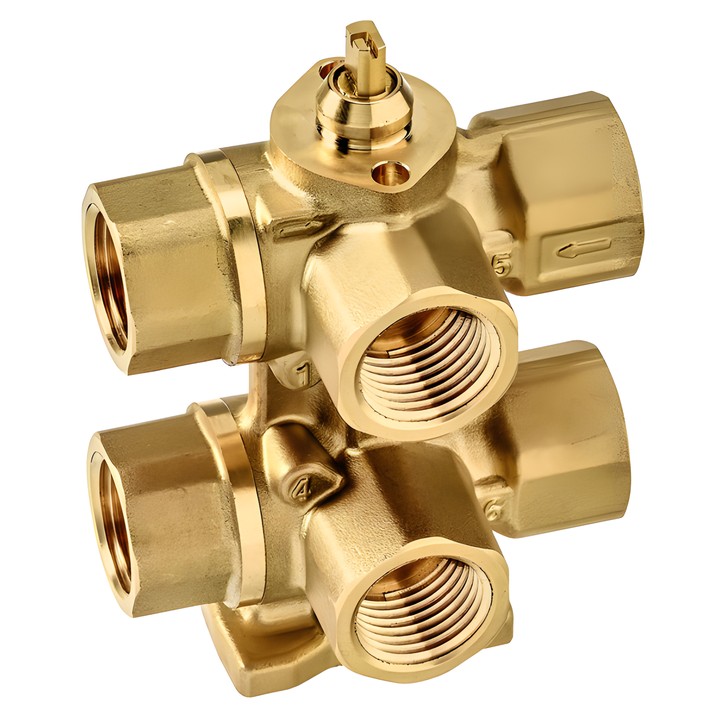

Belimo R3015-P63-P25-B1 - 6 járatú szabályozó golyóscsap

Belimo R3015-P63-P25-B1 – szabályozó fojtással ellátott szelep

Ez a belső menetes, 6 járatú szabályozó golyóscsap a fűtő- és hűtőelemek vízáramlásának átkapcsolására vagy analóg szabályozására szolgál. A két szekvenciát (hűtés/fűtés) egyetlen 90°-os forgató hajtómű működteti.

Főbb jellemzők és műszaki adatok

• DN 15, Rp 1/2" csatlakozás, ISO 7-1 szerinti belső menet; PN 16.
• Kvs (1. szekvencia): 0.63 m³/h; Kvs (2. szekvencia): 0.25 m³/h.
• Közeg: víz, legfeljebb 50% térfogat glycolt tartalmazó víz; közeg hőmérséklete: 6...80°C [43...176°F].
• Maximális nyomáskülönbség ∆pmax: 100 kPa; zárónyomás ∆ps: 350 kPa; csendes működés Δpv100 <50 kPa.
• Lineáris áramlási jelleggörbe; megengedett szivárgás: buborékmentes, A tömítettségi osztály (EN 12266-1).
• 90°-os elfordulási szög: 1. szekvencia – 0...30° (hűtés ajánlott), holtzóna – 30...60°, 2. szekvencia – 60...90° (fűtés ajánlott).
• A beépített nyomáscsökkentő kompenzálja a közeg nyomásának változását zárt térfogatban, amikor a szelep zárt helyzetben (45°) van.

Szerelési útmutató

A szelep úgy szerelhető fel, hogy az orsó függőleges és vízszintes közötti helyzetben legyen. Függesztett helyzetben, lefelé néző tengellyel nem szerelhető. Tartsa be a helyes áramlási irányt; a golyó helyzete megfelel a tengelyen található „L” jelölésnek.
