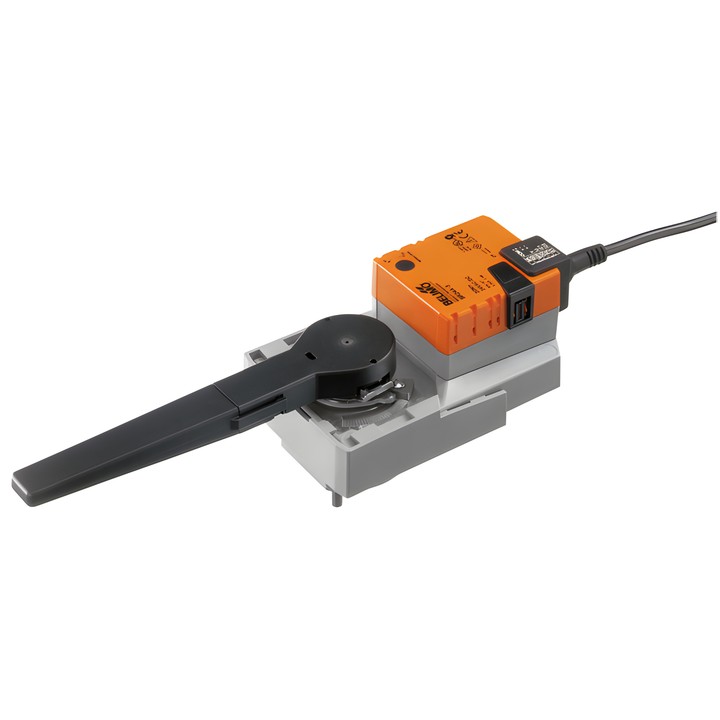

Belimo SR24A-SZ-5 - forgó állítómű szelepekhez

Belimo SR24A-SZ-5 – forgó állítómű

Forgószelepekhez és csappantyúkhoz tervezett állítómű. Az Y vezérlőjel határozza meg az állítómű helyzetét, az U visszajelző feszültség pedig lehetővé teszi a szelep helyzetének elektromos kijelzését.

Fő műszaki adatok

• Nyomaték: 20 Nm; névleges feszültség: AC/DC 24 V.
• Y vezérlési tartomány: 0.5...10 V; U helyzet-visszajelző jel: 0.5...10 V.
• Működési idő: 90 s / 90°; pozicionálási pontosság: ±5%.
• Teljesítményfelvétel mozgás közben: 2.5 W; nyugalmi helyzetben: 0.4 W; a vezetékek méretezéséhez szükséges teljesítmény: 5 VA.
• Táp- és vezérlőcsatlakozás: kábel 1 m, 4x 0.75 mm².
• Csatlakozókarima: F05; IEC/EN védettségi fokozat: IP54.
• Kézi állítás nyomógombbal, reteszelési lehetőséggel; állítható forgásszög mechanikus ütközőkkel.
• Mechanikus, integrált, kétrészes helyzetjelző.

A forgószelepre vagy csappantyúra történő felszerelés karimával történik. A szerelési helyzet a szerelvényhez képest 90°-os lépésekben választható. Az állítómű túlterhelés ellen védett, és az ütköző elérésekor automatikusan leáll.
