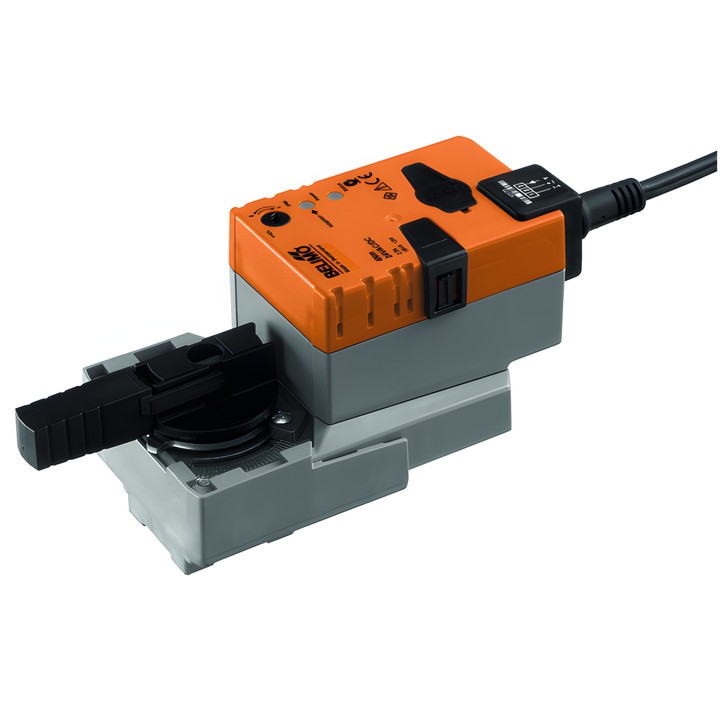

Belimo LRQ24A-SZ - forgató hajtómű golyóscsapokhoz

Belimo LRQ24A-SZ forgató hajtómű

Az LRQ24A-SZ golyóscsapokhoz készült modulációs hajtómű, helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekhez. Az Y vezérlőjel határozza meg a szelep helyzetét, az U feszültség pedig a helyzet elektromos kijelzésére szolgál, és más hajtóművek vezérlőjeleként is használható.

Fő jellemzők és műszaki adatok

• Nyomaték: 4 Nm; működési idő: 9 s / 90°.
• Névleges feszültség: AC/DC 24 V; a névleges feszültség frekvenciája: 50/60 Hz.
• Az Y vezérlőjel működési tartománya: 0.5...10 V; U helyzet-visszajelző jel: 0.5...10 V.
• Teljesítményfelvétel működés közben: 13 W; nyugalmi helyzetben: 2 W; a vezetékek méretezéséhez szükséges teljesítmény: 23 VA.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 4x 0.75 mm².
• Nyomógombos kézi működtetés reteszelési lehetőséggel; mechanikus, levehető helyzetjelző.
• Állítható forgásszög mechanikus ütközőkkel; kézi vagy automatikus adaptáció az első bekapcsoláskor.
• IEC/EN védettségi fokozat: IP54; NEMA/UL védettségi fokozat: NEMA 2.
• Környezeti hőmérséklet: -30...40°C [-22...104°F].

A hajtómű egyetlen központi csavarral közvetlenül a golyóscsapra szerelhető. A szelephez viszonyított szerelési helyzet 90°-os lépésekben választható. A hajtómű túlterhelés elleni védelemmel rendelkezik, és az ütköző elérésekor automatikusan leáll.
