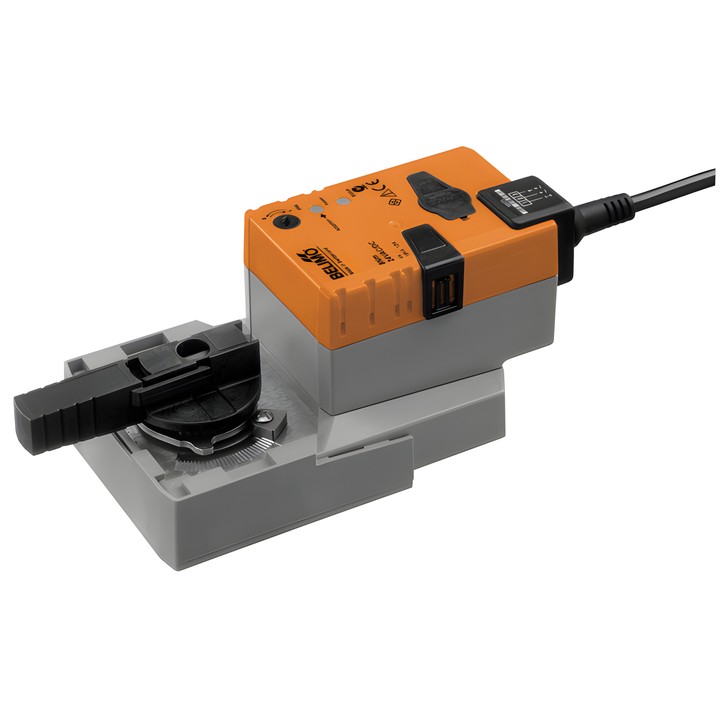

Belimo NRQ24A-SZ - forgató hajtómű golyóscsapokhoz

Belimo NRQ24A-SZ – hajtómű golyóscsapokhoz

Moduláló vezérlésű forgató hajtómű. Az Y jel határozza meg a hajtómű helyzetét, az U feszültség pedig a szelephelyzet elektromos kijelzésére szolgál.

Fő jellemzők és paraméterek

• A motor forgatónyomatéka: 8 Nm.
• Névleges feszültség: AC/DC 24 V; a névleges feszültség frekvenciája: 50/60 Hz.
• Az Y jel működési tartománya: 0.5...10 V; U helyzet-visszajelzés: 0.5...10 V.
• A motor működési ideje: 9 s / 90°.
• Teljesítményfelvétel működés közben: 13 W; nyugalmi állapotban: 2 W; a vezetékek méretezéséhez szükséges teljesítmény: 23 VA.
• Táp- és vezérlőcsatlakozás: 1 m kábel, 4x 0.75 mm².
• Kézi mozgatás nyomógombbal, reteszelési lehetőséggel; állítható forgásszög mechanikus ütközőkkel.
• Kézi illesztés, automatikus az első bekapcsoláskor.
• IEC/EN védettségi fokozat: IP54; környezeti hőmérséklet: -30...40°C.

A golyóscsapra történő közvetlen felszerelés egy központi csavarral történik. A hajtóművek párhuzamos üzeme megengedett, a műszaki paramétereik figyelembevételével.
