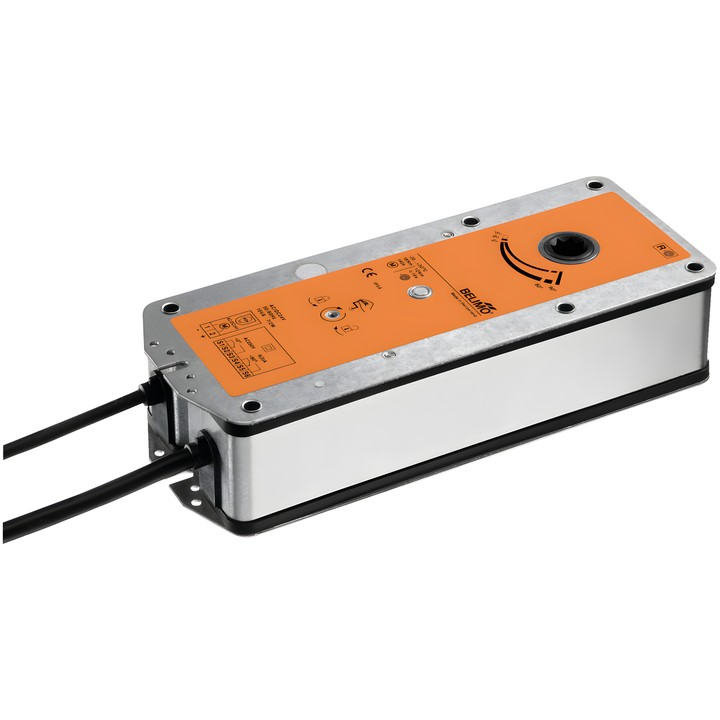

Belimo BF48-5 - rugó-visszatérítésű működtető tűzvédelmi csappantyúkhoz

Belimo BF48-5 – működtető tűzvédelmi és füstcsappantyúkhoz

Rugó-visszatérítésű működtető 90°-os tűzvédelmi és füstcsappantyúkhoz szellőztető és légkondicionáló rendszerekben. Működés közben a motor elmozdítja a csappantyút és megfeszíti a visszatérítő rugót; a tápellátás megszakadásakor a rugó energiája a biztonsági állásba állítja a csappantyút.

Fő műszaki adatok

• Névleges feszültség: AC/DC 48 V; frekvencia: 50/60 Hz.
• Vezérlés: Zárás/Nyitás.
• Motornyomaték: 18 Nm; a biztonsági funkció nyomatéka: 12 Nm.
• Motor működési ideje: <120 s / 90°; a biztonsági funkció működési ideje: 16 s @ 20°C.
• Teljesítményfelvétel működés közben: 11 W; nyugalmi helyzetben: 3.5 W; a vezetékek méretezéséhez: 16 VA.
• Segédkapcsolók: 2x SPDT; kapcsolási pontok: 5° / 80°.
• Táp- és vezérlőcsatlakozás: 1 m-es kábel, 2x 0.75 mm² (halogénmentes); segédkapcsoló-csatlakozás: 1 m-es kábel, 6x 0.75 mm² (halogénmentes).
• Mechanikus csatlakozás: 12x12 mm-es alakzáró csatlakozás, nem átmenő üreges tengely.
• Elfordulási szög: max. 95°; a motor mozgásiránya L/J szerinti szereléssel választható ki.
• Kézi működtetés helyzetütközővel; mechanikus helyzetjelző.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).

A csomag tartalma: kézi forgatókar, jelző, védőburkolat és betét a 12/10 mm-es alakzáró csatlakozáshoz. A dokumentáció szerint a működtetőt a csappantyú gyártója alakítja a csappantyúhoz és szereli fel; a Belimo közvetlenül a biztonsági csappantyúk gyártóinak szállítja.
